Deskripsi
GPS Geodetik GNSS Hi-Target V700S SLAM RTK merupakan perangkat survey yang menggabungkan teknologi GNSS RTK, pemindaian laser SLAM, kamera, dan IMU. Indosurta menyediakan Hi-Target V700S untuk mendukung kebutuhan survey topografi, pemetaan 3D, pengukuran volume, survey terowongan, serta pemetaan area yang sulit dijangkau.
Hi-Target V700S menggunakan receiver GNSS 1.408 channel yang mendukung berbagai konstelasi satelit. Selain itu, teknologi RTK dan SLAM membantu surveyor mengumpulkan data geospasial di area terbuka maupun lokasi yang mengalami keterbatasan sinyal GNSS, seperti bawah jembatan, terowongan, dan ruang tertutup.
Perangkat ini memiliki pemindai laser dengan kecepatan lebih dari 200.000 titik per detik, tiga kamera HD, dan akurasi relatif laser di bawah 3 cm. V700S juga mendukung pengukuran tanpa kontak langsung serta perhitungan volume berbasis data point cloud.
Fitur GPS Geodetik GNSS Hi-Target V700S SLAM RTK
GNSS 1.408 Channel dan Multi-Konstelasi
Hi-Target V700S mempunyai 1.408 channel untuk melacak sinyal satelit secara bersamaan. Receiver ini mendukung GPS, BeiDou, GLONASS, Galileo, QZSS, NavIC, dan SBAS. Selain itu V700S mendukung PPP (Precise Point Positioning), yang merupakan layanan atau teknik penentuan posisi satelit GNSS yang menghasilkan akurasi tinggi hingga level sentimeter tanpa memerlukan stasiun pemancar lokal (base station)
Teknologi multi-frequency anti-interference dan adaptive filtering membantu receiver menjaga kualitas penerimaan sinyal. Selain itu, dukungan berbagai konstelasi satelit membantu surveyor mengumpulkan data posisi dalam beragam kondisi lapangan.
Integrasi GNSS RTK dan SLAM
V700S menggabungkan posisi GNSS RTK dengan data pemindaian SLAM. GNSS RTK mendukung penentuan posisi dengan ketelitian tingkat sentimeter di area terbuka. Sementara itu, SLAM membantu sistem memetakan lingkungan melalui data laser ketika sinyal GNSS terbatas.
Integrasi tersebut membantu surveyor menjaga keterhubungan data koordinat dan point cloud. Sistem ini juga mendukung pemindaian tanpa control point sehingga surveyor dapat bergerak di area kerja tanpa harus terus kembali ke titik sebelumnya.

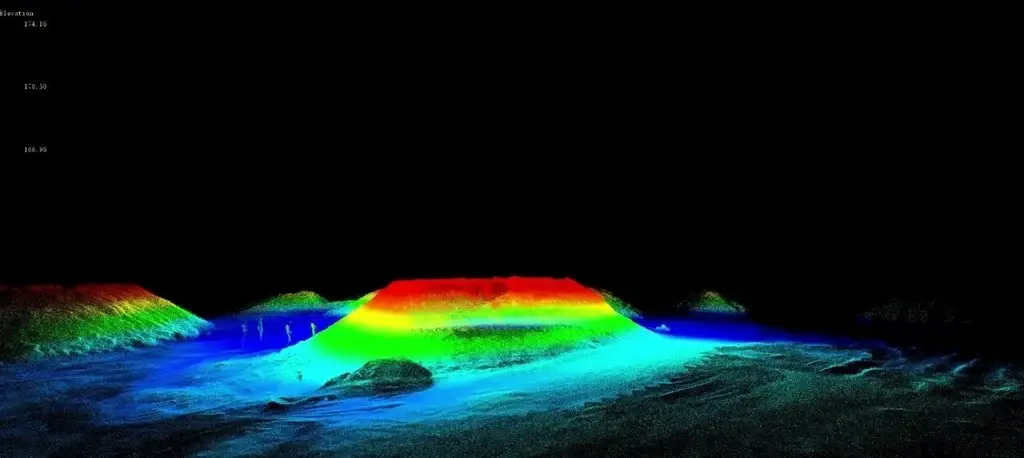

Laser Scanner dan Point Cloud 3D
Hi-Target V700S menggunakan laser scanner dengan kecepatan pengukuran lebih dari 200.000 titik per detik. Sistem ini menghasilkan data point cloud tiga dimensi untuk menggambarkan bentuk permukaan dan objek di sekitar area survey.
Laser scanner V700S memiliki rentang pengukuran 0,1 sampai 40 meter pada reflektivitas 10% dan 0,1 sampai 70 meter pada reflektivitas 80%. Akurasi absolut atau relatifnya tercantum di bawah 3 cm. Data point cloud dapat membantu pekerjaan pemetaan bangunan, survey terowongan, pengukuran volume, serta dokumentasi kondisi lapangan.
Tiga Kamera HD dan Pengukuran Non Kontak
V700S menggunakan tiga kamera HD untuk mendukung pengukuran visual dan AR stakeout. Fitur image measurement memungkinkan surveyor mengambil satu foto untuk memperoleh koordinat beberapa titik melalui software lapangan.
Akurasi image measurement lebih baik dari 5 cm pada jarak kerja hingga 15 meter dalam skenario pengujian yang dijelaskan. Fitur ini membantu surveyor mengukur titik yang sulit dijangkau secara langsung, seperti bagian bawah jembatan, gorong-gorong, dan area tertutup.
Tilt Survey dengan IMU
Hi-Target V700S memiliki modul IMU untuk mendukung tilt survey. Fitur ini membantu surveyor melakukan pengukuran ketika posisi pole tidak tegak sempurna.
Ketelitian tilt survey sebesar 8 mm + 0,3 mm/derajat kemiringan. Hasil aktual tetap bergantung pada sudut kemiringan dan kondisi pengukuran. Karena itu, ikuti prosedur pengukuran yang sesuai untuk menjaga kualitas data.
Laser Reverse Positioning
Teknologi Laser Reverse Positioning membantu V700S melanjutkan pengukuran saat receiver memasuki area dengan sinyal GNSS terbatas. Di area terbuka, receiver menggunakan GNSS RTK untuk menentukan posisi. Ketika surveyor memasuki area seperti bawah jembatan atau bagian bangunan yang tertutup, sistem memanfaatkan teknologi penentuan posisi berbasis laser.
Perpaduan tersebut mendukung pengumpulan data lintas lingkungan tanpa harus menghentikan pekerjaan setiap kali kondisi sinyal berubah.
Perhitungan Volume
Hi-Target V700S mengumpulkan data point cloud untuk menggambarkan bentuk dan permukaan objek. Surveyor kemudian dapat memanfaatkan data tersebut untuk menghitung volume secara lebih praktis.
Fitur ini mendukung pekerjaan pengukuran volume material, pemantauan pekerjaan galian, serta dokumentasi perubahan kondisi permukaan. Untuk analisis lanjutan, pengguna dapat mengolah data menggunakan software yang sesuai.

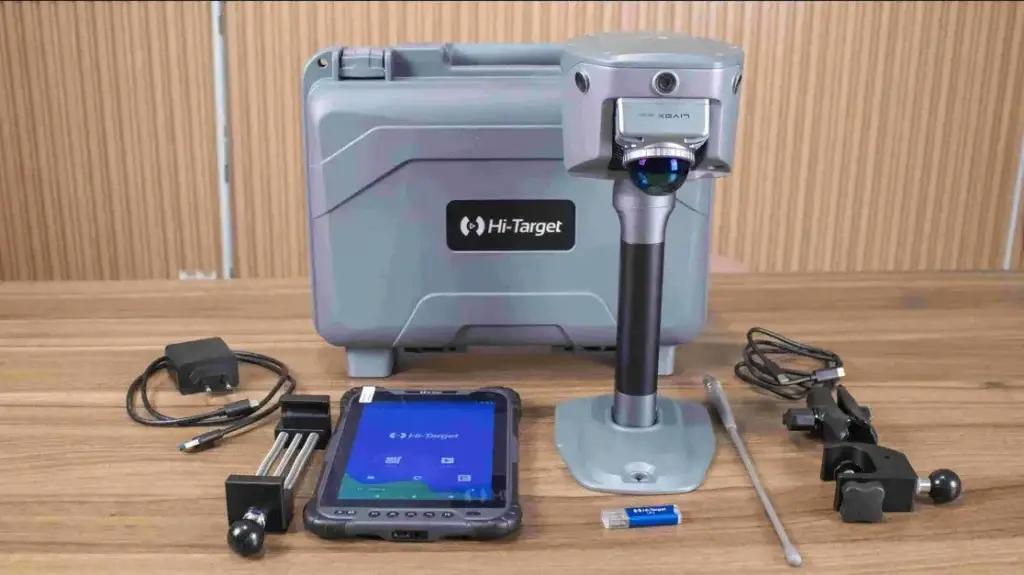

Include QPad X9
V700S memiliki bobot sekitar 1,68 kg dan dimensi Φ134,4 × 109,9 mm. Desain ini mendukung mobilitas surveyor ketika berpindah antar area pengukuran.
Paket perangkat juga mendukung penggunaan tablet tangguh berlayar 8 inci. Tablet QPad X9 menggunakan prosesor 8-core 2,0 GHz, RAM 6 GB, penyimpanan 128 GB, baterai 8.200 mAh, dan sistem operasi Android 10.
Baterai dan Protection Rating
Hi-Target V700S mendukung waktu kerja hingga 10 jam pada mode RTK rover menggunakan UHF atau jaringan seluler. Dalam mode SLAM, baterai mendukung waktu kerja hingga 5 jam.
Perangkat menggunakan pengisian cepat USB 45 W dengan waktu pengisian penuh sekitar 2 jam. Selain itu, perlindungan IP64 membantu melindungi perangkat dari debu dan percikan air sesuai batas perlindungannya.
Spesifikasi GPS Geodetic Hi-Target V700S SLAM RTK
Konfigurasi GNSS
- Jumlah channel: 1.408
- GPS: L1C/A, L1C, L2P(Y), L2C, L5
- BeiDou: B1I, B2I, B3I, B1C, B2a, B2b
- GLONASS: L1, L2, L3
- Galileo: E1, E5a, E5b, E6
- QZSS: L1, L2, L5, L6
- NavIC: L5
- SBAS: L1, L2, L5
- PPP: B2b-PPP, E6-HAS
- Format output: ASCII NMEA-0183 dan Binary
- Laju output: 1 sampai 20 Hz
- Format data statik: GNS dan RINEX
- Format RTK: RTCM 2.X dan RTCM 3.X
- Network RTK: VRS, FKP, MAC, serta protokol NTRIP
- Sistem operasi receiver: Linux
- Penyimpanan internal: 512 GB ROM
Ketelitian Pengukuran GNSS
- High-Precision Static:
- Horizontal: 2,5 mm + 0,1 ppm RMS
- Vertikal: 3,5 mm + 0,4 ppm RMS
- Static dan Fast Static:
- Horizontal: 2,5 mm + 0,5 ppm RMS
- Vertikal: 5 mm + 0,5 ppm RMS
- PPK:
- Horizontal: 8 mm + 1 ppm RMS
- Vertikal: 15 mm + 1 ppm RMS
- RTK:
- Horizontal: 8 mm + 1 ppm RMS
- Vertikal: 15 mm + 1 ppm RMS
- Waktu inisialisasi: biasanya kurang dari 10 detik
- Keandalan inisialisasi: biasanya lebih dari 99,9%
- PPP:
- Horizontal: 10 cm
- Vertikal: 20 cm
- Code Differential:
- Horizontal: ±0,25 m + 1 ppm RMS
- Vertikal: ±0,5 m + 1 ppm RMS
- SBAS:
- Horizontal: 0,5 m
- Vertikal: 0,85 m
- High-Precision Static:
Kamera dan Laser Scanner
- Kamera: 3 kamera HD
- Fungsi kamera: AR stakeout dan image measurement
- Jarak kerja image measurement: 2 sampai 15 meter
- Jangkauan laser:
- 0,1 sampai 40 meter pada reflektivitas 10%
- 0,1 sampai 70 meter pada reflektivitas 80%
- Kecepatan pemindaian: lebih dari 200.000 titik per detik
- Akurasi absolut/relatif: di bawah 3 cm
- Klasifikasi laser: Class 1 Eye Safe
- Field of View horizontal: 160°
- Field of View vertikal: 59°
IMU dan Komunikasi
- Frekuensi pembaruan IMU: 200 Hz
- Tilt survey: modul IMU presisi tinggi
- Jaringan seluler: TDD-LTE, FDD-LTE, GSM
- WiFi: 2,4 GHz dan 5 GHz
- Bluetooth: 5.2
- Radio UHF internal:
- Frekuensi: 410 sampai 470 MHz
- Daya: 0,5 W atau 1 W
- Protokol: Hi-Target, TRIMTALK450S, TRIMMARK III, SATEL-3AS, dan TRANSEOT
- Channel: 116, dapat diperluas hingga 16 channel tambahan
- Antarmuka: USB Type-C, konektor antena SMA, dan slot Nano SIM
- Fitur tambahan: NFC, WebUI, serta pembaruan firmware melalui USB
Fisik dan Lingkungan Operasi
- Dimensi: Φ134,4 × 109,9 mm
- Bobot: 1,68 kg
- Perlindungan debu dan air: IP64
- Kelembapan: hingga 100% tanpa kondensasi
- Suhu operasi: -20°C sampai +55°C
- Suhu penyimpanan: -40°C sampai +70°C
- Waktu kerja RTK rover: hingga 10 jam
- Waktu kerja mode SLAM: hingga 5 jam
- Pengisian penuh: sekitar 2 jam dengan USB 45 W
Software Gratis Bawaan: Hi-Survey dan Hi-LiDAR untuk Pengolahan Data
Hi-Target V700S mendukung Hi-Survey sebagai software lapangan untuk pengukuran, visualisasi point cloud, dan pekerjaan stakeout. Software ini menggunakan mesin pemrosesan laser dan gambar untuk membantu pengguna melihat data selama pekerjaan berlangsung.
Hi-Survey juga menyediakan tampilan heatmap untuk memantau kualitas pengukuran secara langsung. Integrasi dengan teknologi CAD dan visualisasi kondisi nyata membantu surveyor menjalankan pengukuran serta pekerjaan layout secara lebih mudah.
Untuk pengolahan lanjutan, Hi-LiDAR membantu menyempurnakan data point cloud. Thickness point cloud di bawah 2 cm dan ketelitian pengukuran relatif di bawah 1 cm untuk hasil pengolahan yang dijelaskan. Software ini juga mendukung analisis galian dan timbunan pada penampang terowongan, visualisasi penampang horizontal dan vertikal, serta pekerjaan pengukuran bangunan.
Kombinasi perangkat dan software tersebut membantu pengguna menjalankan proses pengumpulan, pemeriksaan, dan pengolahan data 3D dalam satu alur kerja.
Manfaat GPS Geodetik GNSS Hi-Target V700S SLAM RTK untuk Survey dan Pemetaan
Hi-Target V700S membantu surveyor menggabungkan pengukuran koordinat GNSS dengan pemindaian objek tiga dimensi. Sistem ini mendukung pekerjaan yang membutuhkan data posisi, bentuk permukaan, serta dokumentasi kondisi aktual lapangan.
Pada area terbuka, GNSS RTK membantu menentukan posisi dengan ketelitian tingkat sentimeter. Sementara itu, teknologi SLAM dan laser scanner membantu surveyor mengumpulkan data di area yang sulit menerima sinyal satelit, seperti terowongan, bagian bawah jembatan, gorong-gorong, dan ruang tertutup.
Selain itu, fitur image measurement membantu pengambilan koordinat beberapa titik melalui foto. Laser scanner juga menghasilkan point cloud yang dapat digunakan untuk pengukuran volume dan pemodelan objek.
Dengan kemampuan tersebut, Hi-Target V700S dapat mendukung:
- Survey topografi dan pemetaan 3D.
- Survey bangunan dan dokumentasi arsitektur.
- Pengukuran volume material, galian, dan timbunan.
- Survey terowongan dan ruang bawah tanah.
- Pemetaan jaringan pipa bawah tanah berdasarkan kondisi yang dapat dipindai.
- Survey kehutanan dan pemetaan area perkotaan.
- Pengukuran objek yang sulit dijangkau secara langsung.
- Dokumentasi kondisi lapangan untuk kebutuhan konstruksi dan renovasi.
Pilih konfigurasi dan metode pengukuran sesuai karakteristik proyek agar hasil survey memenuhi kebutuhan ketelitian dan cakupan data.
Keuntungan beli di Indosurta
- Garansi 1 tahun
- Gratis pengiriman *Syarat & ketentuan berlaku
- Gratis training / pelatihan alat *Syarat & ketentuan berlaku
Untuk pembelian silakan hubungi:
- Area Sumatera
- Batam (0853-7418-2645)
- Palembang (0823-7508-9398)
- Medan (0813-9692-2569)
- Area Jawa
- Tangerang (0853-1204-2324)
- Cikarang (0852-1351-0546)
- Semarang (0813-1835-2259)
- Surabaya (0812-2652-2324)
- Area Kalimantan
- Balikpapan (0853-4826-9595)
- Banjarmasin (0852-1036-8569)
- Samarinda (0813-4577-2736)
- Area Sulawesi
- Makassar (0821-5535-5433)
- Manado (0852-4293-3336)
- Kendari (0822-1139-1041)
FAQ GPS Geodetik GNSS Hi-Target V700S SLAM RTK
1. Apa itu GPS Geodetik GNSS Hi-Target V700S SLAM RTK?
GPS Geodetik GNSS Hi-Target V700S SLAM RTK adalah perangkat survey yang menggabungkan GNSS RTK, laser scanner, kamera, dan IMU. Perangkat ini mendukung pengukuran koordinat, pemindaian 3D, image measurement, serta pemetaan area dengan keterbatasan sinyal GNSS.
2. Berapa harga GPS Geodetik GNSS Hi-Target V700S SLAM RTK?
Harga GPS Geodetik GNSS Hi-Target V700S SLAM RTK dapat berbeda berdasarkan paket dan konfigurasi yang Anda pilih. Hubungi Indosurta untuk memperoleh informasi harga terbaru dan rekomendasi perangkat sesuai kebutuhan proyek.
3. Apa fungsi GPS Geodetik GNSS Hi-Target V700S SLAM RTK?
Hi-Target V700S mendukung survey topografi, pemetaan 3D, pengukuran volume, survey bangunan, pemindaian terowongan, serta pengumpulan data pada area yang sulit menerima sinyal GNSS. Perangkat ini juga mendukung image measurement dan AR stakeout.
4. Apa perbedaan GNSS RTK dan SLAM pada V700S?
GNSS RTK membantu menentukan posisi berdasarkan koreksi satelit, terutama di area dengan penerimaan sinyal yang memadai. Sementara itu, SLAM menggunakan data sensor untuk memetakan lingkungan dan membantu menentukan posisi relatif ketika sinyal GNSS terbatas. V700S menggabungkan kedua teknologi tersebut untuk mendukung pemetaan lintas lingkungan.
5. Apakah bisa pengiriman ke seluruh Indonesia?
Indosurta mempunyai 13 workshop atau cabang yang tersebar di berbagai wilayah Indonesia. Tim Indosurta dapat membantu memberikan informasi pengiriman GPS Geodetik GNSS Hi-Target V700S SLAM RTK ke lokasi Anda.
6. Apakah Indosurta menyediakan training dan demo Hi-Target V700S?
Indosurta menyediakan layanan training dan demo alat survey. Hubungi tim Indosurta untuk mengatur konsultasi serta mengetahui ketersediaan pelatihan dan demonstrasi Hi-Target V700S sesuai kebutuhan proyek.
