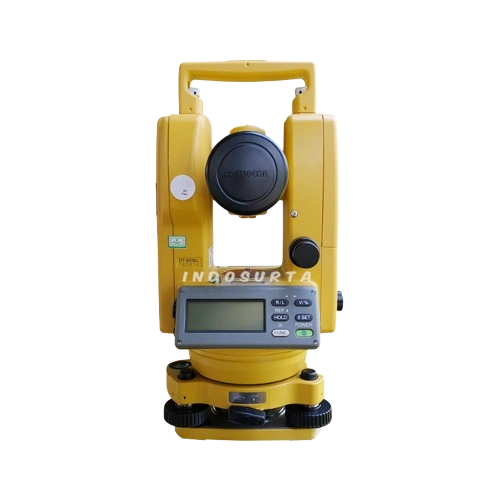

Deskripsi Theodolite Digital Topcon DT-205L
Theodolit adalah salah satu alat ukur tanah yang digunakan untuk menentukan tinggi tanah dengan sudut mendatar dan sudut tegak. Berbeda dengan waterpass yang hanya memiliki sudut mendatar saja. Di dalam theodolit sudut yang dapat di baca bisa sampai pada satuan sekon per (detik). Theodolite Digital Topcon DT-205L mengintegrasikan teknologi membaca lingkaran absolut canggih berkualitas tinggi yang ditemukan dalam produk total station berkinerja tinggi Topcon untuk perhitungan lapangan yang lebih akurat. Topcon terus memberikan optik dan elektronik berkualitas tertinggi yang Anda harapkan ada di Theodolite. Theodolite Digital Topcon DT-205L adalah Digital Theodolite yang tingkat akurasi nya 5 detik. dengan harga murah dan spesifikasi yang bagus, maka digital theodolite ini banyak di gunakan oleh para surveyor
Digital Theodolite Topcon dari Seri DT mempunyai kinerja yang sangat memuaskan bagi para pengguna dalam pengukuran di lapangan. Dengan keakuratan hasil pengukuran yang sangat baik dan tepat. Seri Digital Theodolite Topcon DT ini mempunyai akurasi 5 detik, 7 detik dan 9 detik yang sangat membantu ketika pengukuran di lapangan. Digital Theodolite Seri DT banyak di gandrungi para surveyor karena ke akuratan hasil yang sangat baik. Dari semua Seri Digital Theodolite Topcon Hanya Seri Digital Theodolite Topcon DT yang sangat baik dalam hasil pengukuran di lapangan. Ini menjadi salah satu tolak ukur bagi para surveyor ketika membeli alat Digital Theodolite dengan keakuratan akurasi yang sangat baik dari Seri Digital Theodolite Topcon DT. Untuk Digital Theodolite Topcon Seri DT Terdiri dari Digital Theodolite Topcon DT-205L, Digital Theodolite Topcon DT-207 dan Digital Theodolite Topcon DT-209.
Theodolite merupakan alat yang paling canggih di antara peralatan yang digunakan dalam survei. Pada dasarnya alat ini berupa sebuah teleskop yang ditempatkan pada suatu dasar berbentuk membulat (piringan) yang dapat diputar- putar mengelilingi sumbu vertikal, sehingga memungkinkan sudut horizontal untuk dibaca. Teleskop tersebut juga dipasang pada piringan kedua dan dapat diputarputar mengelilingi sumbu horisontal, sehingga memungkinkan sudut vertikal untuk dibaca. Kedua sudut tersebut dapat dibaca dengan tingkat ketelitian yang sangat tinggi.
Semua model ringan dan mudah dibawa untuk memberikan pengukuran yang tepat dalam paket yang fungsional, tanpa kerumitan. Topcon DT-205 memungkinkan untuk lebih dari 140 jam pengukuran kontinu dalam mode sudut. Daya tahan baterai yang lama ini akan menghilangkan kebutuhan baterai pengganti pada saat bekerja. Seperti seri DT-100, DT-200 menyaring segala kondisi basah atau debu di lapangan, memungkinkan hari yang lebih produktif selama cuaca buruk. Semua model ringan untuk dibawa saat memberikan pengukuran yang tepat dalam paket yang fungsional, tanpa kerumitan.
Spesifikasi Theodolite Digital Topcon DT-205L
Telescope
- Length 149 mm
- Objective lens 45 mm
- Magnification 30x power
- Field of view 1°30
- Resolving power 2.5 power
- Minimum focus 90 cm
- Stadia ratio 100
- Stadia constant 0
- Sighting collimator Double
Electronic Angle Measurement
- Method Absolute Reading
- Detecting 2 horizontal sides, 1 vertical sides
- Minimum reading 1″/5″ arc seconds, 0.2m/1m
- Accuracy 5 arc seconds, 71mm Diameter Circle
- LCD 7 segments
Compensator
- Sides 2 Muka
- Serial signal connector RS-232C
- Tilt sensor Vertical
Optical Plummet Telescope
- Magnification 3x power
- Field of view 3° degrees
Level Sensitivity
- Plate level 40°/2mm
- Circular leve 10°/2mm
Kelengkapan Theodolite Digital Topcon DT-205L
- 1x Theodolite Digital Topcon DT-205L
- 1x Alumunium Tripod
- 1x Rambu Ukur
Perawatan Theodolite Digital Topcon DT-205L
Dalam melakukan perawatan Theodolite Digital Topcon DT-205L alangkah baik bila sekaligus dilakukan pemeriksaan terhadap alat tersebut apakah masih baik atau tidak untuk digunakan. Dari hasil pemeriksaan akan diketahui selain laik atau tidaknya untuk digunakan atau dioperasikan juga diketahui perlunya melakukan perbaikan, agar kerusakan yang terjadi tidak lebih parah. Upaya merawat/memelihara alat ukur tanah yang dapat dilakukan diantaranya adalah :
Kebersihan pada Theodolite Digital Topcon DT-205L
Kebersihan alat ukur tanah perlu diperhatikan, alat ukur yang telah dipergunakan sebelum disimpan harus dalam keadaan lengkap, bersih dan kering, sebaiknya untuk membersihkan alat gunakanlah kain lap kering dan lembut atau semprot dengan udara kering.
Kalibrasi Theodolite Digital Topcon DT-205L
Kalibrasi alat ukur tanah, apapun jenis atau macamnya perlu ada tindakan penyesuaian kembali terhadap skala satuan ukuran standard. Untuk alat-alat yang berusia lama akan mengalami perubahan dalam sistem perangkat opeasionalnya sehingga akan mengakibatkan ketelitian/ akurasi alat berkurang.
Selama penggunaan Theodolite Digital Topcon DT-205L
- Periksa ulang sebelum digunakan.
- Selama pemakaian dipayungi dari terik sinar matahari.
- Tidak boleh kehujanan.
- Dalam penggunaan alat tidak berlaku kasar.
- Pemindahan alat dilakukan dengan hati-hati, jika dipindahkan pada tripod, posisi alat harus dihadapan pembawa.
- Pada kondisi lapangan yang berat, alat harus dimasukan kedalam kemasan setiap pindah tempat.
Selesai penggunaan Theodolite Digital Topcon DT-205L
- Bersihkan alat dengan lap halus.
- Masukkan alat ke dalam kemasan dengan posisi yang benar.
- Masukkan bahan pengering.
- Bersihkan tripod, bak ukur dan alat lain yang digunakan
Penyimpanan Theodolite Digital Topcon DT-205L
- Penyimpanan alat ukur tanah, sebaiknya ditempatkan pada suatu ruang yang kering, bebas debu dan bebas dari perubahan suhu yang besar. Pada kondisi udara yang agak lembab sebaiknya alat disimpan di luar kotak, untuk mencegah bagian optik supaya tidak kena jamur gunakan silikagel atau kapur barus dan dipasang lampu dilemari penyimpanan. Simpan dalam lemari dengan pemanas dan sirkulasi udara yang baik.
- Ruangan bebas debu dan sirkulasi udara yang baik.
- Secara periodik tiap bulan diperiksa dan dibersihkan dan jika kering, sekrup-sekrupnya diberi pelumas.
- Buat buku keterangan alat yang memuat; deskripsi hasil pemeriksaan, rekomendasi perbaikan kalau perlu dan catatan penggunaan.
Pengaturan Theodolite Digital Topcon DT-205L Untuk Pengukuran
Menyiapkan tripod untuk Theodolite Digital Topcon DT-205L
Pertama, rentangkan kaki ekstensi dengan panjang yang sesuai dan kencangkan sekrup pada bagian tengahnya.
Memasang Theodolite Digital Topcon DT-205L pada tripod
Tempatkan Theodolite Digital Topcon DT-205L dengan hati-hati pada tripod dan geser Theodolite Digital Topcon DT-205L dengan melonggarkan sekrup tripod. Jika plumb bob diposisikan tepat di atas titik tengah, kencangkan sekrup tripod sedikit.
Meratakan Theodolite Digital Topcon DT-205L dengan menggunakan circular level
1) Putar sekrup pengatur level untuk memindahkan gelembung di level melingkar. Gelembung sekarang terletak pada garis tegak lurus terhadap garis yang berjalan melalui pusat dari kedua sekrup leveling yang sedang disesuaikan.
2) Putar sekrup pengatur level untuk membawa gelembung ke tengah tingkat melingkar.
Centering dengan menggunakan Plate Level
1) Putar Theodolite Digital Topcon DT-205L secara horizontal dan tempatkan plate level sejajar dengan garis yang menghubungkan sekrup leveling, dan kemudian bawa gelembung ke tengah plate level dengan memutar sekrup leveling.
2) Putar Theodolite Digital Topcon DT-205 90 ° (100g) di sekitar sumbu vertikal dan putar sekrup leveling yang tersisa untuk memusatkan gelembung sekali lagi.
3) Ulangi prosedur 1 dan 2 untuk setiap 90 ° (100g) rotasi Theodolite Digital Topcon DT-205L dan periksa apakah gelembung berada di tengah dengan benar untuk keempat titik.
Centering dengan menggunakan Optical Plummet Telescope
Sesuaikan eyepiece dari optical plummet telescope untuk penglihatan anda. Geser Theodolite Digital Topcon DT-205L dengan melonggarkan sekrup tripod, tempatkan titik pada tanda tengah, dan kemudian kencangkan sekrup tripod. Geser Theodolite Digital Topcon DT-205L dengan hati-hati agar tidak berputar yang memungkinkan anda untuk mendapatkan sedikit dislokasi gelembung
Meratakan Theodolite Digital Topcon DT-205L
Meratakan Theodolite Digital Topcon DT-205L secara tepat dengan cara yang mirip dengan point 4. Putar Theodolite Digital Topcon DT-205L dan periksa untuk melihat bahwa gelembung berada di tengah tingkat plate level terlepas dari arah teleskop, kemudian kencangkan sekrup tripod dengan keras.
Pengecekan dan Penyesuain Pada Theodolite Digital Topcon DT-205L
Pointer pada penyesuaian
- Sesuaikan eyepiece dari teleskop dengan benar sebelum pemeriksaan operasi yang melibatkan penglihatan melalui teleskop. Ingatlah untuk fokus dengan benar, dengan paralaks sepenuhnya dihilangkan.
- Lakukan penyesuaian dalam urutan nomor item seperti penyesuaian tergantung satu sama lain. Penyesuaian dilakukan keluar dalam urutan yang salah bahkan dapat membatalkan penyesuaian sebelumnya.
- Selalu simpulkan penyesuaian dengan mengencangkan sekrup penyesuaian yang aman.
- Sekrup lampiran juga harus dikencangkan dengan benar penyelesaian penyesuaian.
- Selalu ulangi operasi pengecekan setelah penyesuaian dilakukan, dalam untuk mengkonfirmasi hasil.
Catatan tentang Tribrach
- Jika ada sekrup leveling longgar dan kendur atau jika collimation tidak stabil karena kelonggaran sekrup pengatur ketinggian, sesuaikan dengan kencangkan sekrup pengatur (di dua tempat) yang dipasang di masing-masing sekrup leveling dengan obeng.
- Jika ada celah antara sekrup leveling dan alas, longgarkan sekrup set dari cincin penahan dan kencangkan cincin penahan dengan pin yang disesuaikan , sampai diatur dengan benar. Kencangkan kembali set sekrup menyelesaikan penyesuaian.
Pengecekan dan Penyesuaian Pada Plate Level
Penyesuaian diperlukan juka sumbu plate level tidak tegak lurus terhadapa sumbu vertikal.
Pengecekan Palte Level
- Tempatkan Plate Level sejajar dengan garis yang melewati bagian tengah dua sekrup leveling.
- Putar instrument 180 derajat atau 200g disekitar sumbu vertikal dan periksa gerakan gelembung plate level. Jika gelembung sudah dipindahkan, kemudian lanjutkan dengan penyesuaian berikut.
Penyesuaian Plate Level
- Sesuaikan sekrup penggulung penyesuaian level, dengan aksesori menyesuaikan pin dan mengembalikan gelembung ke arah tengah.
- Perbaiki jumlah sisa perpindahan bubble dengan sekrup leveling.
- Putar instrument 180 derajat atau 200g di sekitar sumbu vertikal satu kali lebih banyak dan periksa gerakan gelembung. Jika gelembung masih bergeser lalu ulangi penyesuaian.
Pengecekan dan Penyesuaian Pada Circular Level
Pengecekan Circular Level
Tingkatkan instrument dengan hati-hati dengan plate level saja, jika gelembung dari tingkat lingkaran berada di tengah dengan benar, penyesuaian tidak diperlukan. Jika tidak lanjutkan dengan penyesuaian berikut.
Penyesuaian Circular Level
Geser gelembung ke tengah tingkat lingkaran, dengan menyesuaikan tiga sekrup penyesuaian penggulung di permukaan bawah lingkaran level, dengan pin penyesuaian aksesori.
Pencegahan penggunaan pada Theodolite Digital Topcon DT-205L
- Jangan mengkolimasi lensa objektif langsung ke sinar matahari tanpa filter.
- Jangan menyimpan Theodolite Digital Topcon DT-205L dalam suhu yang sangat tinggi atau rendah, untuk menghindari perubahan suhu yang tiba-tiba.
- Saat Theodolite Digital Topcon DT-205L tidak digunakan, simpan di dalam case agar terhindar dari debu, dan kelembaban.
- Jika ada perbedaan besar antara suhu di tempat kerja dan di tempat penyimpanan, Anda harus membiarkan Theodolite Digital Topcon DT-205L di dalam case hingga menyesuaikan dengan suhu lingkungan.
- Jika Theodolite Digital Topcon DT-205L sudah lama tidak digunakan, Anda harus melepas baterai untuk penyimpanan terpisah (Baterai harus diisi sebulan sekali).
- Saat mengambil Theodolite Digital Topcon DT-205L harus diletakkan di dalam casenya, direkomendasikan bahwa bahan yang empuk harus digunakan di sekitar case untuk penyangga.
- Untuk akurasi yang lebih baik, Theodolite Digital Topcon DT-205L harus dipasang pada tripod.
- Bersihkan bagian optik yang terbuka dengan kapas.
- Bersihkan permukaan Theodolite Digital Topcon DT-205L dengan kain wol setelah digunakan. Jika basah, segera keringkan.
- Sebelum membuka, periksa kekuatan, fungsi, dan indikasi Theodolite Digital Topcon DT-205L serta pengaturan awal dan parameter koreksi.
- Kecuali jika pengguna adalah spesialis perawatan, jangan mencoba membongkar Theodolite Digital Topcon DT-205L sendiri meskipun Anda menemukan Theodolite Digital Topcon DT-205L tersebut tidak normal.
- Jangan arahkan sinar laser ke mata.
- Jaga kebersihan layar dan jangan gores layar dengan benda tajam.
Pencegahan Penyimpanan pada Theodolite Digital Topcon DT-205L
- Ketika mengembalikan Theodolite Digital Topcon DT-205L ke casenya, pastikan untuk mencocokan tanda penentuan posisi putih yang disediakan dengan case dan letakkan instrument dengan lensa mata diatas.
- Untuk membersihkan instrument setelah digunakan bersihkan debu menggunakan sikat pembersih lalu bersihkan dengan kain.
- Untuk membersihkan permukaan lensa gunakan sikat pembersih untuk menghilangkan debu, lalu gunakan kain katun bersih tanpa serat, basahi dengan alkohol untuk menghapus dengan lembut.
- Untuk menghilangkan debu pada case, jangan gunakan thinner atau bensin, gunakan kain bersih yang dibasahi dengan deterjen.
Cara Menangani Power Sourch Pada Theodolite Digital Topcon DT-205L
Removing
Tekan tombol pelepas baterai ke bawah dan lepaskan tempat baterai.
Replacing the batteries
- Dorong kait ke bawah dan lepaskan penutup.
- Keluarkan baterai lama dan masukan baterai baru dan pastikan arah plus dan minus baterai agar benar.
- Masukan penutup dalam slot sampai terdengar bunyi klik.
For Installing
Pasangkan baterai ke instrument sampai baterai terkunci pada posisinya.
Pencegahan Pada Theodolite Digital Topcon DT-205L
Sebelum memulai kerja atau operasi, pastikan untuk memeriksa instrument berfungsi dengan benar dengan kinerja normal.
Jangan merendam instrument dalam air
- Instrument tidak bisa tenggelam dalam air.
- Instrument di rancang berdasarkan standar internasional IP66, oleh karena itu dilindungi dari curah hujan normal.
Mengatur instrument pada tripod
Saat memasang instrument pada tripod jauhkan dari getaran karena mempengaruhi presisi pengukuran
Installing the tribrach
Jika tribrach tidak dipasang dengan benar, presisi pengukuranbisa dipengaruhi, sesekali periksa sekrup pengatur pada tribrach. pastikan klem tribrach terkunci dan sekrup pengunci terpasang diperketat.
Melindungi instrument dari guncangan
Saat mengankut instrument berikan perlindungan meminimalkan risiko guncangan, guncangan hebat dapat meyebabkan pengukuran menjadi salah.
Membawa instrument
Selalu membawa instrument dengan pegangannya (case).
Mengekspos instrument dengan panas ekstream
Jangan biarkan instrument dalam panas ektream lebih lama dari yang diperlukan, ini dapat mempengaruhi kinerja.
Perubahan suhu yang tiba tiba
Setiap perubahan suhu yang tiba tiba pada instrument atau prisma dapat terjadi dan menghasilkan pengurangan rentang jarak pengukuran, mis. saat mengambil isntrument keluar dari kendaraan yang dipanaskan. biarkan instrument menyesuaikan diri ke suhu sekitar.
Pemeriksaan level baterai
Konfirmasikan level baterai yang tersisa sebelum beroperasi. Simpan dengan baterai dilepas ketika operasi dihentikan untuk lebih dari sebulan. Membiarkan baterai terpasang untuk waktu yang lama dapat menyebabkan kebocoran baterai, yang dapat menyebabkan kegagalan fungsi.
Notice on transceiver
Jangan gunakan high output transceiver etc dekat instrument
Pemeliharaan
- Untuk membersihkan instrumen setelah digunakan, bersihkan debu menggunakan sikat pembersih, lalu bersihkan dengan kain.
- Untuk membersihkan permukaan lensa, gunakan sikat pembersih untuk melepas debu, lalu gunakan kain pembersih atau kain katun tanpa serat yang bersih. Basahi dengan alkohol (atau campuran dengan eter) untuk dilap dengan lembut dalam gerakan rotasi dari tengah ke luar.
- Jangan pernah menggunakan thinner atau bensin untuk membersihkan kasing. Gunakan kain bersih dibasahi dengan deterjen netral.
- Periksa setiap bagian dari tripod setelah penggunaan yang lama.
Pembelian Theodolite Digital Topcon DT-205L
Indosurta Group adalah perusahaa alat survey dan pemetaan terkemuka di Indonesia. Di Indosurta Group melayani jual, sewa, servis dan kalibrasi. Indosurta Group memiliki cabang di Indonesia diantaranya Indosurta Tangerang, Indosurta Jakarta, Indosurta Balikpapan, Indosurta Makassar, Indosurta Batam, Indosurta Surabaya, Indosurta Palembang, Indosurta Medan, Indosurta Manado, Indosurta Cikarang, Indosurta Semarang, Indosurta Aceh, Indosurta Banjarmasin dan Indosurta Kendari. Untuk kantor pusat Indosurta Group berada di Tangerang Selatan. Indosurta Group menjual berbagai macam alat survey dan pemetaan seperti Total Station, Theodolite Digital, Automatic Level Waterpass, GPS Geodetic, GPS Handheld, Kompas dan Peralatan Survey lainnya serta Aksesoris Survey. Jadi untuk pembelian produk ini bisa dilakukan di cabang Indosurta Group yang telah disebutkan.
Pemesanan dan mengetahui harga anda bisa menghubungi kontak dibawah ini
- Indosurta Tangerang/Jakarta 0853-1204-2324 atau 021-5315-8019 (Kantor Pusat)
- Indosurta Balikpapan 0853-4826-9595 (Apit)
- Indosurta Makassar 0823-2115-5533 (Riki)
- Indosurta Batam 0853-7418-2645 (Arif)
- Indosurta Surabaya 0821-4290-8844 (Vijar)
- Indosurta Palembang 0823-7508-9398 (Tedi)
- Indosurta Medan 0813-9692-2569 (Rizky)
- Indosurta Manado 0852-4293-3336 (Aan)
- Indosurta Cikarang 0852-1351-0546 (Ramdhan)
- Indosurta Semarang 0813-1835-2259 (Iyus)
- Indosurta Aceh 0812-8144-4665 (Fauzi)
- Indosurta Banjarmasin 0852-1036-8569 (Saepul)
- Indosurta Kendari 0852-1121-5048 (Agus)
Untuk minta di buatkan penawaran harga bisa lewat Email di bawah ini
- Indosurta Tangerang/Jakarta (info@indosurta.co.id) Kantor Pusat
- Indosurta Balikpapan (indosurtabppn@gmail.com)
- Indosurta Makassar (indosurtamakasar@gmail.com)
- Indosurta Batam (indosurtabatam@gmail.com)
- Indosurta Surabaya (indosurta.surabaya@gmail.com)
- Indosurta Palembang (indosurtaplm@gmail.com)
- Indosurta Medan (indosurtamedan@gmail.com)
- Indosurta Manado (indosurtamanado@gmail.com)
- Indosurta Cikarang (indosurtacikarang@gmail.com)
- Indosurta Semarang (indosurtasemarang@gmail.com)
- Indosurta Aceh (indosurta.aceh@gmail.com)
- Indosurta Banjarmasin (indosurtabanjarmasin@gmail.com)
- Indosurta Kendari (indosurtakendari@gmail.com)
Kelebihan bertaransaksi alat survey Digital Theodolite DT-205L di Indosurta Group selain harga yang terjangkau dan dapat di negokan kembali juga mendapakan satu kali Free Training untuk setiap pembelian Digital Theodolite DT-205L di Indosurta Group. Free Training ini berlaku setiap pembelian Digital Theodolite DT-205L di Kantor Pusat Kami atau di Kantor Cabang Kami di Indonesia.
Dalam melayani pelanggan setia Indosurta Group untuk satu kali Free Training ini berlaku untuk setiap Pembelian Total Station, Theodolite Digital, Automatic Level Waterpass, GPS Geodetic dan GPS Garmin atau Handheld. Free Training ini sebagai layanan kami kepada pelanggan Indosurta Group.
Theodolite merupakan alat yang paling canggih di antara peralatan yang digunakan dalam survei. Pada dasarnya alat ini berupa sebuah teleskop yang ditempatkan pada suatu dasar berbentuk membulat (piringan) yang dapat diputar- putar mengelilingi sumbu vertikal, sehingga memungkinkan sudut horizontal untuk dibaca. Teleskop tersebut juga dipasang pada piringan kedua dan dapat diputarputar mengelilingi sumbu horisontal, sehingga memungkinkan sudut vertikal untuk dibaca.
Kedua sudut tersebut dapat dibaca dengan tingkat ketelitian yang sangat tinggi. Survei dengan menggunakan theodolite dilakukan bila situs yang akan dipetakan luas dan atau cukup sulit untuk diukur, dan terutama bila situs tersebut memiliki relief atau perbedaan ketinggian yang besar. Dengan menggunakan alat ini, keseluruhan kenampakan atau gejala akan dapat dipetakan dengan cepat dan efisien.
Di dalam pekerjaan – pekerjaan yang berhubungan dengan ukur tanah, theodolit sering digunakan dalam bentuk pengukuran polygon, pemetaan situasi, maupun pengamatan matahari. Theodolit juga bisa berubah fungsinya menjadi seperti Pesawat Penyipat Datar bila sudut verticalnya dibuat 90º. Dengan adanya teropong pada theodolit, maka theodolit dapat dibidikkan kesegala arah. Di dalam pekerjaan bangunan gedung, theodolit sering digunakan untuk menentukan sudut siku-siku pada perencanaan / pekerjaan pondasi, theodolit juga dapat digunakan untuk menguker ketinggian suatu bangunan bertingkat.
