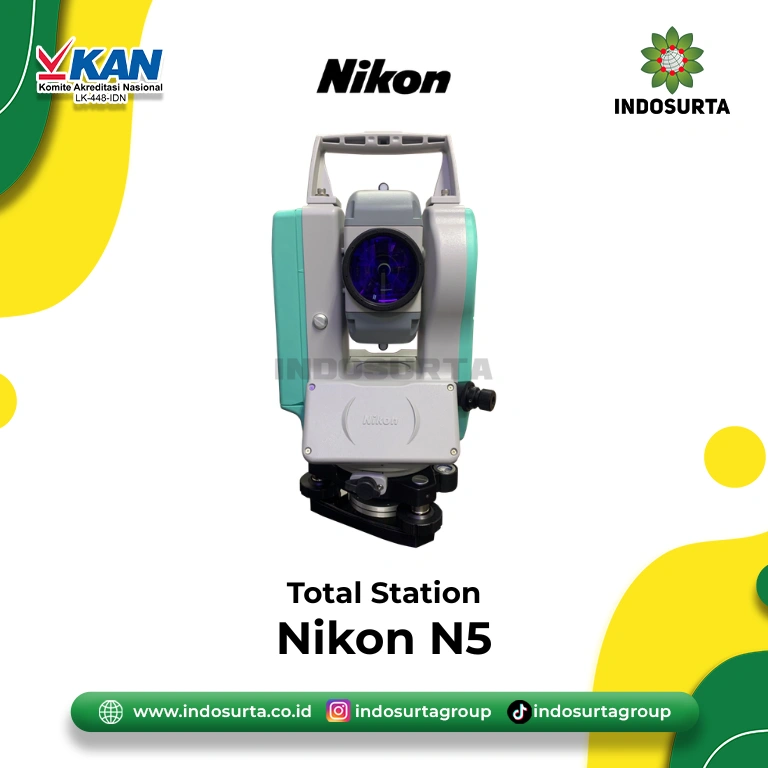

Deskripsi Total Station Nikon N5

Total Station Nikon N5 mempunyai akurasi 5 detik yang sangat membantu ketika pengukuran di lapangan. Perusahaann Nikon dari Jepang, menciptakan Nikon seri K dengan sistem Electronic Distance Meter (EDM) yang canggih, dalam paket yang inovatif, Termasuk Sistem Pengisian Daya/Charging yang Fleksibel dengan pilihan konektifitas pengisian daya yang bermacam dan dibantu dengan pelayanan dari dealer yang telah sesuai ekspektasi Nikon.

Nikon K memiliki pengisi daya baru, yaitu koneksi USB-C on-the-go yang memungkinkan Anda mengisi ulang melalui powerbank atau steker mobil sehingga Anda dapat mengisi ulang baterai bahkan dalam daerah terpencil. Aplikasi Transfer File Total Station dan koneksi Bluetooth memungkinkan Anda mentransfer data dengan mudah antara lapangan dan kantor, sehingga data Anda sampai ke kantor sebelum Anda melakukannya.

Ekonomis dan praktis, keduanya termasuk optik Nikon yang cerah dan keandalan yang kokoh, menjadikan masing-masing dari total stasiun yang kuat ini pilihan yang tepat untuk berbagai proyek.

Fitur Total Station Nikon N5

• EDM MODE(S) : Prism and Reflectorless
• DISPLAYS : Single
• LASER POINTER : Ada
• IN-FIELD CHARGING : Ada
• PHONE APP COMPATIBLE : Ada

Spesifikasi Total Station Nikon N5

DISTANCE MEASUREMENT

Range with Nikon specified prisms

• With reflector sheet (5 × 5 cm): 1.5 m to 300 m (4.9 ft to 984 ft)
• With single prism 6.25 cm (2.5 in): 4,000 m (13,123 ft)

Range reflectorless mode (Nikon N)

• KGC (18%)
  • Good: 400 m (1312 ft)
  • Normal: 300 m (984 ft)
  • Difficult: 235 m (771 ft)
• KGC (90%)
  • Good: 600 m (1968 ft)
  • Normal: 500 m (1640 ft)
  • Difficult: 250 m (820 ft)

Accuracy

• Prism: ±(2+2 ppm × D) mm
• Reflector sheet: ±(3+2 ppm × D) mm
• Reflectorless: ±(3+2 ppm × D) mm

Measuring interval

• Prism mode
  • Precise mode     : 1.1 sec.
  • Normal mode    : 0.6 sec.
  • Fast mode          : 0.4 sec.
• Reflectorless mode (Nikon N)
  • Precise mode    : 1.1 sec.
  • Normal mode    : 0.6 sec.
  • Fast mode          : 0.4 sec.

Least count

• Precise mode: 0.1 mm (0.0002 ft)
• Normal mode: 1 mm (0.002 ft)

ANGLE MEASUREMENT

• Accuracy (horizontal and vertical):
  • 2“ (0.6 mgon)
  • 5“ (1.5 mgon)
• Reading system: Photoelectric detection by incremental encoder
• Circle diameter: 88 mm (3.46 in)
• Horizontal angle:
  • 2”:Diametrical,
  • 5”:Single
• Vertical angle: Single
• Minimum increment: 1/5/10” (0.2/1/2 mgon)

TELESCOPE

• Tube length: 125 mm (4.9 in)
• Image: Erect
• Magnification: 30× (18x/36x with optional eyepieces)
• Effective diameter of objective: 45 mm (1.77in)
• Field of view: 1°20‘
• Resolving power: 3”
• Minimum focusing distance: 1.5 m (4.9 ft.)
• Laser Pointer (Nikon N): Coaxial Red Light

TILT SENSOR

• Type: Dual axis
• Method: Liquid-electric detection
• Compensation range: ±3‘

COMMUNICATIONS

• Communication ports: 1 x serial (RS-232C)

WIRELESS COMMUNICATIONS

• Bluetooth: Integrated

GENERAL SPECIFICATIONS

• Level vials:
  • Sensitivity of Circular level vial   : 10‘/2 mm
  • Optical plummet
  • Image                                               :Erect
  • Magnification                                 : 3X
  • Field of view                                   : 5°
  • Focusing range                               : 0.5 m (1.6 ft) to ∞
• Display:
  • 2“: Both sides, backlit, graphic LCD (128 × 64 pixel)
  • 5“: Single side, backlit, graphic LCD (128 × 64 pixel)
• Point memory: 50,000 records
• Dimensions (W x D x H) :168 mm x 173 mm x 335 mm (6.6 in x 6.8 in x 13.1 in)
• Weight (approx.)
  • Main unit (without battery): 4.9 kg (10.8 lb)
  • Battery: 0.1 kg (0.2 lb)
  • Battery charger: 0.05 kg (0.1 lb)
  • Carrying case: 2.5 kg (5.5 lb)

Power

• Clip-on Li-on battery: x1 incl.
• Operating time⁹ (per battery):
  • Continuous distance/angle measurement            : approx. 4.5 hours
  • Distance/angle measurement every 30 seconds : approx. 14 hours
  • Continuous angle measurement                             : approx. 22 hours
• Charging time
• Full charge: 6 hours
• External power supply: Yes

ENVIRONMENTAL

• Ambient temperature range       : –20 °C to +50 °C (–4 °F to +122 °F)
• Atmospheric correction
  • Temperature range                      : –40 °C to +60 °C (–40 °F to +140 °F)
  • Barometric pressure                    : 400 to 999 mmHg (533 to 1,332 hPa, or 15.8 to 39.3 inHg)
• Dust and water protection          : IP55

CERTIFICATION

• Class B Part 15 FCC certification, CE Mark approval.
•  IEC60825-1:2014
  • Reflectorless mode: Class 1
  • Laser Pointer: Class 2
  • Prism mode: Class 1

Kelengkapan Total Station Nikon N5

• 1x Unit Total Station Nikon N5
• 1x Battery
• 1x Charger Battery
• 1x Prisma Single
• 1x Prisma Polygon
• 1x Pole stik
• 2x Almunium Tripod

Cara Pemeliharaan Total Station Nikon N5

• Bersihkan kelembaban sepenuhnya jika instrumen menjadi basah selama pekerjaan survey.
• Selalu bersihkan instrumen sebelum mengembalikannya ke kasing. Lensa memerlukan perawatan khusus. Pertama, bersihkan dengan kain lensa untuk menghilangkan partikel kecil. Kemudian setelah memberikan sedikit kondensasi dengan menghirup lensa, bersihkan dengan kain silikon.
• Jika tampilannya kotor, bersihkan dengan kain kering yang lembut. Untuk membersihkan bagian lain dari instrumen, basahi kain lembut dengan larutan deterjen ringan. Peras air berlebih hingga kain sedikit lembab, lalu usap permukaan unit dengan hati-hati. Jangan gunakan larutan pembersih alkali, alkohol, atau pelarut organik lainnya pada instrumen atau layar.
• Simpan instrumen di ruangan kering yang suhunya relatif konstan.
• Periksa tripod apakah sekrup longgar.
• Jika ada masalah pada bagian yang dapat diputar, sekrup atau bagian optik (mis. Lensa), hubungi dealer setempat Anda.
• Bila instrumen tidak digunakan dalam waktu lama, periksa setidaknya 3 bulan sekali.
• Saat mengeluarkan instrumen dari tas box, jangan menariknya dengan paksa. box instrument yang kosong harus ditutup untuk melindunginya dari kelembaban.
• Periksa instrumen untuk penyesuaian yang tepat secara berkala untuk menjaga akurasi instrumen.

Pengaturan Total Station Nikon N5 Untuk Pengukuran

• Pasang Total Station Nikon N5 ke tripod lalu pusatkan Total Station Nikon N5 dengan tepat untuk memastikan yang terbaik untuk kinerja.
• Pasang baterai di Total Station Nikon N5 sebelum melakukan operasi ini karena Total Station Nikon N5 akan miring sedikit jika baterai dipasang setelah leveling.
• Centering dengan optical plummet eyepiece.

Pengecekan Optical Plummet Pada Total Station Nikon N5

Berhati-hatilah ketika akan menyeting Optical Plummet karena tensi pengencang identik untuk semua sekrup penyetel. Selain itu, jangan terlalu memperketat sekrup penyetel karena ini dapat merusak level lingkaran.

Checking

• Tingkatkan pengecekan instrumen dengan hati-hati dan pusatkan titik survey tepatnya di reticle optical plummet.
• Putar bagian atas hingga 180° dan periksa posisi titik survei di reticle. Jika titik survei masih terpusat, tidak diperlukan penyesuaian. Jika titik survei tidak lagi terpusat di optical plummet, lakukan penyesuaian berikut.

Adjusting

• Perbaiki setengah penyimpangan dengan sekrup kaki leveling.
• Lepaskan penutup reticle optical plummet.
• Putar 4 sekrup penyetel optical plummet untuk menyesuaikan separuh sisa deviasi menggunakan kunci heksagonal (1,3 mm). Ketika titik survei berada di bagian bawah (atas) Longgarkan sekrup pengatur atas (bawah) sedikit, dan kencangkan sekrup pengatur atas (bawah) dengan jumlah yang sama untuk memindahkan titik survei ke titik langsung di bawah pusat dari optical plummet. Jika titik survei berada di garis padat (garis putus-putus): Longgarkan sekrup kanan (kiri) sesuaikan sedikit dan, kencangkan sekrup penyesuaian kiri (kanan) oleh jumlah yang sama untuk memindahkan titik survei ke titik di tengah optical plummet.
• Periksa untuk memastikan bahwa titik survei tetap terpusat pada reticle bahkan jika bagian atas instrumen diputar. Jika perlu, lakukan penyesuaian lagi.
• Pasang kembali penutup reticle optical plummet dengan mencocokkan alur pada penutup dengan alur pada optical plummet.

Prosedur  Memusatkan Total Station Nikon N5 Dengan Optical Plummet Eyepiece

• Pastikan kaki tripod ditempatkan pada interval yang sama dan dudukan alat kira-kira sejajar. Atur tripod sehingga dudukan alat diposisikan di atas titik survei. Pastikan tripod terpasang dengan benar di tanah.
• Tempatkan instrumen pada dudukan alat kencangkan sekrup tengah di bagian bawah unit untuk memastikan itu terpasang ke tripod.
• Melihat melalui eyepiece plummet optik, putar eyepiece plummet optik untuk fokus pada reticle. Putar cincin fokus optik untuk fokus pada titik survei.
• Sesuaikan sekrup kaki pengatur ketinggian untuk memusatkan titik survei di optical plummet reticle.

Prosedur Fokus dan Pencarian Target saat pengukuran dengan Total Station Nikon N5

Note : Saat melihat target, cahaya kuat yang menyinari langsung ke lensa objektif dapat menyebabkan instrumen mengalami kerusakan. Cara mengatasinya dengan melindungi lensa objektif dari cahaya langsung dengan memasang tudung lensa.

• Lihat melalui lensa mata teleskop dan latar belakang tanpa fitur. Putar sekrup eyepiece searah jarum jam, lalu berlawanan arah jarum jam sedikit demi sedikit sampai tepat sebelum gambar reticle terbentuk fokus. Menggunakan prosedur ini, refocussing reticle sering tidak diperlukan karena mata anda terfokus tak terbatas.
• Longgarkan klem vertikal dan horizontal, lalu gunakan kolimator untuk membawa target ke bidang pandang dan kencangkan kedua klem.
• Putar cincin fokus teleskop untuk fokus pada target. Putar sekrup gerak halus vertikal dan horizontal untuk menjajarkan target dengan reticle. Penyesuaian terakhir dari setiap sekrup gerakan halus harus di arah searah jarum jam.
• Sesuaikan kembali fokus dengan cincin fokus hingga tidak ada paralaks antara gambar target dan reticle.

Pengukuran Jarak dengan Menggunakan Total Station Nikon N5

Note : Saat menggunakan fungsi Laser-pointer, pastikan untuk mematikan laser output setelah jarak pengukuran selesai. Bahkan jika pengukuran jarak dibatalkan, fungsi Laser-pointer masih beroperasi dan sinar laser terus dipancarkan.

• Pastikan bahwa pengaturan target pada instrumen cocok dengan jenis target yang digunakan. Total Station Nikon N5 secara otomatis menyesuaikan intensitas sinar laser dan mengganti pengukuran jarak rentang tampilan untuk mencocokkan jenis target yang digunakan. Jika target tidak sesuai dengan target pengaturan, hasil pengukuran yang akurat tidak dapat diperoleh.
• Hasil pengukuran yang akurat tidak dapat diperoleh jika lensa objektif kotor. Bersihkan dengan sikat lensa terlebih dahulu, untuk menghilangkan partikel-partikel kecil. Kemudian, setelah memberikan sedikit kondensasi dengan bernafas pada lensa, bersihkan dengan kain silikon.
• Selama pengukuran tanpa reflektor, jika suatu benda menghalangi sinar yang digunakan untuk pengukuran atau suatu objek diposisikan dengan faktor reflektif tinggi (logam atau permukaan putih) di belakang target, hasil pengukuran yang akurat mungkin tidak didapatkan .
• Kilau dapat mempengaruhi keakuratan hasil pengukuran jarak. Jika ini terjadi, ulangi pengukuran beberapa kali dan gunakan nilai rata-rata yang diperoleh hasil.
