Cara Menentukan Titik Kontrol dalam Pemetaan Lapangan

Dalam kegiatan pemetaan lapangan, salah satu aspek kunci untuk memperoleh data yang akurat adalah cara menentukan titik kontrol.

Titik kontrol berfungsi sebagai referensi koordinat tetap yang digunakan untuk mengikat survei lapangan ke sistem koordinat yang benar.

Artikel ini membahas secara komprehensif bagaimana cara menentukan titik kontrol mulai dari persiapan, pelaksanaan, hingga evaluasi hasilnya.

Pengertian dan Peran Titik Kontrol

Titik kontrol adalah titik yang memiliki koordinat dan ketinggian yang telah ditetapkan secara presisi dalam jaringan survei, yang kemudian digunakan sebagai dasar untuk pengukuran lebih lanjut.

Cara menentukan titik kontrol yang baik akan sangat menentukan kualitas dari peta atau model yang dihasilkan.

Peran utama titik kontrol dalam pemetaan lapangan antara lain:

Sebagai acuan koordinat horizontal dan vertikal yang stabil.
Menjamin kesesuaian hasil survei dengan sistem koordinat map atau geodetik.
Menjadi titik referensi untuk transformasi data survei lokal ke sistem nasional atau internasional.
Memfasilitasi integrasi antara berbagai data lapangan (misalnya GNSS, total station, fotogrametri) melalui titik kontrol yang sama.

Karena itu, memahami cara menentukan titik kontrol dengan benar adalah langkah awal yang tak boleh diabaikan dalam pemetaan lapangan.

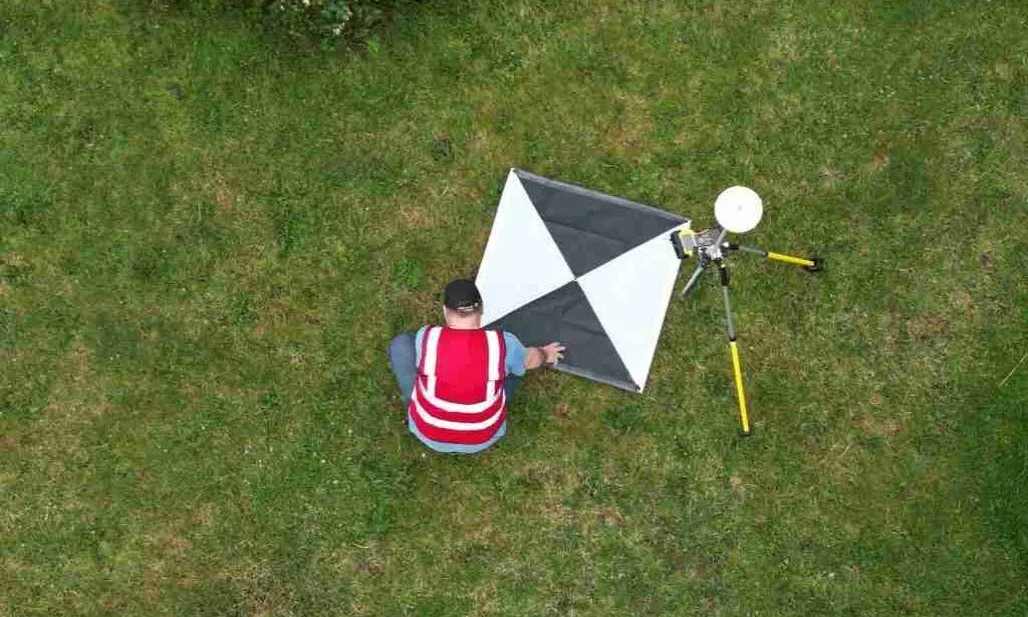

Persiapan Sebelum Menentukan Titik Kontrol

Sebelum pelaksanaan di lapangan, ada beberapa hal yang harus dipersiapkan agar cara menentukan titik kontrol berjalan efektif dan menghasilkan data berkualitas:

Pemilihan area jaringan kontrol
Tentukan area yang akan mencakup seluruh zona kerja. Jarak antar titik kontrol, visibilitas antar titik, serta kondisi lingkungan (vegetasi, medan, bangunan) harus diperhatikan.
Penentuan sistem koordinat dan datum yang digunakan
Pastikan sistem koordinat (misalnya UTM, sistem nasional) telah dipilih. Karena cara menentukan titik kontrol akan sangat tergantung pada datum dan sistem yang digunakan agar tidak terjadi perbedaan koordinat besar.
Penentuan metode pengamatan
Pilih apakah menggunakan GNSS statis, GNSS RTK, total station, atau kombinasi. Metode ini akan mempengaruhi akurasi dan cara menentukan titik kontrol di lapangan.
Persiapan perlengkapan dan personel
Alat ukur seperti receiver GNSS, total station, tripod, target kontrol, dan dokumentasi harus siap. Personel harus memahami prosedur cara menentukan titik kontrol termasuk marking titik, pengamatan, dan pencatatan.
Prosedur pengendalian mutu
Tetapkan prosedur verifikasi dan validasi data kontrol. Karena cara menentukan titik kontrol tidak hanya mencakup pengukuran, tetapi juga pengujian dan dokumentasi agar hasil dapat dipertanggungjawabkan.

Dengan persiapan ini, proses cara menentukan titik kontrol akan lebih tertata dan risiko kesalahan bisa diminimalkan.

Beli juga: GPSMap Garmin H1i Plus

Prosedur Lapangan: Cara Menentukan Titik Kontrol

Prosedur berikut mendetailkan cara menentukan titik kontrol secara sistematis di lapangan:

Monumentasi Titik
Pasang target fisik (monumen, paku beton, plat logam) yang permanen atau semi permanen. Ini bagian awal dari cara menentukan titik kontrol agar titik benar-benar stabil.
Pengamatan Titik Kontrol

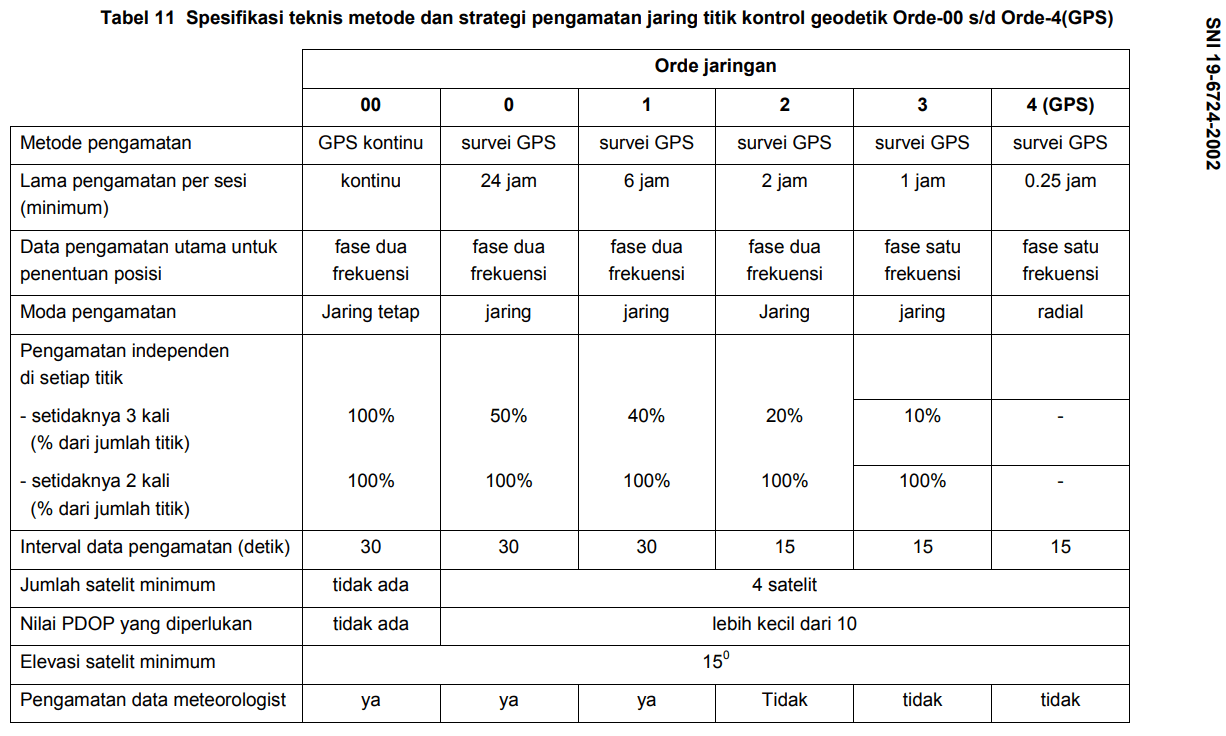

Misalnya menggunakan metode GNSS statik untuk pengukuran titik kontrol. Sebagai contoh, pengukuran titik kontrol dengan GNSS statik menghasilkan ketelitian hingga mm.

Perencanaan Sebaran Titik Kontrol

Saat melakukan penentuan titik kontrol, penting mempertimbangkan layout jaringan jarak antar titik, densitas titik, sudut visibilitas, terutama jika digunakan untuk survei udara dengan drone atau fotogrametri.

Pengikatan ke sistem referensi

Pastikan titik kontrol yang ditetapkan terikat ke sistem geodetik atau jaringan nasional. Hal ini penting agar data lapangan yang kemudian diambil dapat direferensikan secara benar dan konsisten.

Pencatatan dan dokumentasi

Lakukan pencatatan lengkap seperti koordinat, ketinggian, tanggal pengamatan, instrumen yang digunakan, kondisi lapangan. Dokumentasi ini sangat penting sebagai bagian dari cara menentukan titik kontrol yang dapat diaudit.

Verifikasi dan pengujian

Lakukan pengukuran ulang (check shot) atau pengamatan sekunder untuk memverifikasi koordinat titik kontrol. Tidak cukup hanya sekali, bagian dari cara menentukan titik kontrol adalah memastikan keandalan data melalui verifikasi.

Teknik dan Pertimbangan dalam Cara Menentukan Titik Kontrol

Beberapa teknik dan pertimbangan penting yang harus diperhatikan dalam cara menentukan titik kontrol:

Metode pengukuran GNSS vs konvensional: Penggunaan GNSS (termasuk PPP atau RTK) untuk menentukan koordinat kontrol semakin umum.
Densitas dan sebaran titik kontrol: Untuk wilayah kerja yang besar atau menggunakan teknik UAV/fotogrametri, perlu mempertimbangkan jumlah dan sebaran titik kontrol.

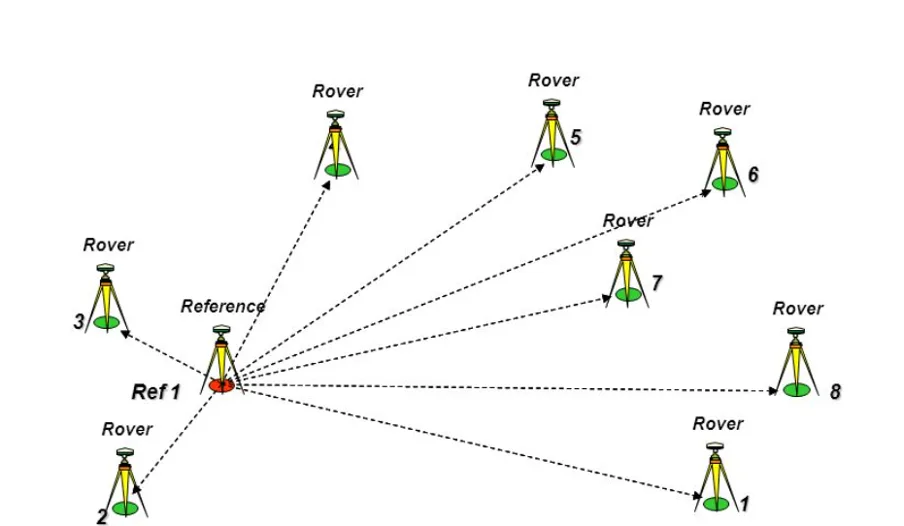

Geometri jaringan kontrol: Sebagaimana pentingnya jaringan segitiga atau travers dalam kontrol horizontal. Dalam Geometri jaringan kontrol ada yang dinamakan Jaring yaitu sebuah sistem titik-titik kontrol yang saling terhubung dalam satu kerangka referensi untuk pemetaan dan pengukuran yang akurat, dan Radial, sebuah pola yang menyebar keluar secara simetris dari satu titik pusat, seperti jari-jari roda.
Stabilitas titik kontrol: Pastikan titik kontrol tidak mudah berubah atau terdampak oleh lingkungan (vegetasi tumbuh, konstruksi, pergeseran tanah).
Sesuaikan ketelitian terhadap kebutuhan: Ketelitian dalam menentukan titik kontrol harus disesuaikan dengan skala pemetaan atau proyek. Skala besar memerlukan kontrol yang lebih ketat.

Cara menentukan titik kontrol dalam pemetaan lapangan merupakan elemen fundamental yang menentukan kualitas hasil pemetaan.

Mulai dari persiapan, pengukuran, layout jaringan, hingga verifikasi, semuanya harus dilakukan secara sistematis dan sesuai standar. Dengan penerapan yang baik, titik kontrol akan menjadi fondasi yang kuat bagi seluruh survei lapangan dan pembuatan peta.
