Theodolite adalah instrumen posisi yang menjadi pondasi dalam dunia geomatika, geodesi, dan surveyor, fungsi utamanya adalah mengukur sudut horizontal dan vertikal dengan akurasi tinggi menggunakan teleskop yang terintegrasi pada lingkaran skala busur melalui prinsip trigonometri.
Fungsi Theodolite
Fungsi theodolite yaitu:
- peningkatan akurasi dan presisi dalam mengukur sudut dan jarak.
- peningkatan efisiensi dalam proyek survei dan rekayasa.
- kemampuan untuk mengumpulkan dan menganalisis data penting.
- mengukur sudut dengan akurasi tinggi untuk keperluan pemetaan.
- kontruksi bangunan dengan menetapkan garis lurus,sudut siku siku,dan posisi pondasi.

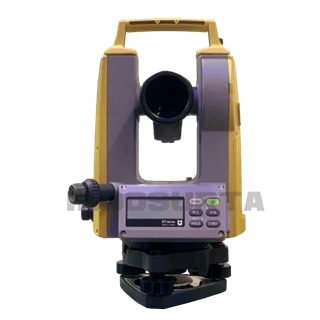

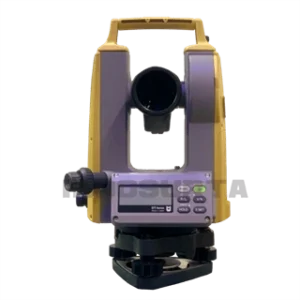

Apa saja jenis theodolite
Ada berbagai jenis theodolite yaitu:
- theodolite transit
- theodolite digital
- theodolite laser
setiap jenis ini memiliki fitur yang berbeda sesuai dengan kebutuhan pengguna.
Bagaimana cara menggunakan theodolite
1. Tata Cara Pembacaan
- Bidik Rambu: Arahkan Theodolite ke rambu ukur, kunci klem horizontal dan vertikal, lalu gunakan penggerak halus agar posisi benang pas di tengah rambu.
- Baca Angka Desimeter: Lihat angka besar pada rambu (misal 11 yang berarti 1,1 meter).
- Baca Satuan Sentimeter: Hitung jumlah kotak “E” mulai dari angka desimeter tersebut. Setiap satu kotak (hitam atau putih) bernilai 1 cm.
- Estimasi Milimeter: Taksir posisi benang di dalam kotak 1 cm tersebut (skala 1–9 mm).
- Urutan Baca: Disarankan membaca dari BA, kemudian BB, lalu BT.

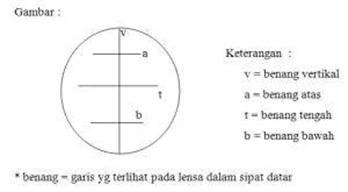

2. Mengenal Benang Stadia (Reticle)
Saat kamu melihat melalui lensa objektif Theodolite yang sudah difokuskan, kamu akan melihat tiga garis horizontal statis:
- Benang Atas (BA): Garis horizontal paling atas. Digunakan bersama Benang Bawah untuk menghitung jarak optis dari alat ke rambu.
- Benang Tengah (BT): Garis horizontal yang memotong tepat di tengah-tengah salib sumbu. Ini adalah acuan utama ketinggian.Digunakan untuk menentukan beda tinggi atau elevasi suatu titik.
- Benang Bawah (BB): Garis horizontal paling bawah. Garis horizontal paling bawah. Digunakan sebagai pengontrol bacaan dan penghitung jarak.
3. Rumus Kontrol (Wajib Hafal)
Di lapangan, sering terjadi salah baca atau salah catat. Untuk memastikan bacaanmu benar sebelum pindah ke titik berikutnya karena toleransi kesalahan bacaan biasanya adalah ± 1 mm sampai 2 mm. Jika selisihnya lebih besar dari itu, kamu harus melakukan pembacaan ulang karena kemungkinan besar ada salah lihat.
4. Tips Agar Tidak Bingung
- Fokuskan Lensa: Putar sekrup pengatur fokus sampai angka di rambu terlihat sangat tajam.
- Hilangkan Paralaks: Gerakkan sedikit kepala kamu saat melihat lensa. Jika benang terlihat “bergeser” dari angka rambu, putar sekrup okuler sampai benang benar-benar menempel stabil pada objek.
- Cek Rambu: Pastikan temanmu memegang rambu dengan tegak lurus (lihat nivo kotak pada rambu). Rambu yang miring akan membuat nilai BA dan BB menjadi lebih besar dari seharusnya.
Manfaat theodolite
Theodolite juga dapat memiliki fitur canggih seperti sensor elektronik yang dimana kemampuan penyimpanan data, tampilan digital canggih. Dan fitur-fitur ini membantu meningkatkan akurasi dan efisieni instrumen,memunkinkan para profesional untuk mengumpulkan dan menganalisis data dengan lebih efektif.
Secara keseluruhan, theodolite adalah instrumen canggih yang mengandalkan optik presisi dan komponen mekanis untuk mengukur sudut pada bidang vertikal dan juga horizontal secara akurat.
jika anda membutuhkan theodolite untuk proyek atau menginginkan informasi lebih lanjut tentangnya, kunjungi PT.Indosurta. Disana,kami menawarkan pilihan produk berkualitas untuk semua kebutuhan teknik anda.
Penulis: daranjroeg
Referensi
- https://www.engineersupply.com/how-does-a-theodolite-work.aspx
- Basuki, Slamet (2011). Ilmu Ukur Tanah. Yogyakarta: Gadjah Mada University Press. (Bab khusus mengenai Tachymetri dan Theodolite).
- “Elementary Surveying” karya Ghilani & Wolf.
