Detail Produk "TOTAL STATION TOPCON GM-50 Series"

Jual Total Station Topcon GM 52 Tempat Beli Total Station Topcon GM52 Harga Total Station Topcon GM52

Klik Gambar untuk melihat Total Station Topcon GM52

Jual Total Station Topcon GM55 Tempat Beli Total Station Topcon GM55 Harga Total Station Topcon GM55

Klik Gambar untuk melihat Total Station Topcon GM55

Deskripsi Total Station Topcon GM-50 Series

Topcon GM-50 Series adalah alat instrumen optis/elektronik yang lengkap dapat mengukur sudut dan jarak sehingga dapat digunakan dalam pemetaan dan kontruksi  dan bangunan. Total station merupakan  alat terintegrasi dengan komponen pengukur jarak elektronik (electronic distance meter (EDM)) untuk membaca jarak dan kemiringan dari instrumen ke titik tertentu. Total Station Topcon GM-50 Series ini merupakan produk Topcon terbaru pada jenis Total Station dengan beberapa fitur unggulan. Total Station Topcon GM-50 Series ini sangat membantu para Surveyor dalam kerja lapangan karna menghasilkan hasil yang terbukti akurat.

Total Station Topcon dari Seri GM mempunyai  kinerja yang sangat memuaskan bagi para pengguna dalam pengukuran di lapangan. Dengan keakuratan hasil pengukuran yang sangat baik dan tepat. Seri Total Station Topcon GM ini mempunyai akurasi 2 detik dan 5 detik yang sangat membantu ketika pengukuran di lapangan. Total Station Seri GM banyak di gandrungi para surveyor karena ke akuratan hasil yang sangat baik. Dari semua Seri Total Station Topcon Hanya Seri Total Station Topcon GM yang sangat baik dalam hasil pengukuran di lapangan.

Ini menjadi salah satu tolak ukur bagi para surveyor ketika membeli alat  Tota Station dengan keakuratan akurasi yang sangat baik dari Seri Total Station Topcon GM baik Total Station Topcon  GM 50 Series atau GM 100 Series. Untuk GM 50 Series Terdiri dari Total Station GM 52 dan Total Station GM 55 sedangkan Seri Total Station GM 100 Series Terdiri dari Total station Topcon GM 102 dan Total Station GM 105.

Topcon GM-50 Series adalah produk terbaru yang dikeluarkan oleh Topcon.  Topcon GM-50 Series dipercaya sebagai pengganti dari produk Topcon ES60 Series. Seperti yang kita ketahui Topcon adalah perusahaan dari Jepang yang selalu menciptakan produk alat survey dan pemetaan dengan kualitas terbaik. Topcon GM-50 Series menggunakan Software Topbasic dan asli buatan Jepang. Total Station Topcon GM-50 Series terbagi menjadi 2 varian yaitu seri Total Station Topcon GM-52 dan Total Station Topcon GM-55.

Total Station TOPCON GM-50 Series ini memberikan solusi entry-level yang ideal dengan tetap menawarkan banyak fitur, Teknologi EDM yang canggih dan canggih memungkinkan pengukuran hingga 500 m dalam mode non-prisma dan hingga 4.000 m dengan prisma. Dengan kemampuan Bluetooth® terintegrasi dan antena internal, total station memberikan pengukuran bebas kabel ke pengumpul data Anda. Setiap Total Station TOPCON GM-50 Series memiliki memori internal 50.000 titik, pointer laser merah koaksial, lebar balok 13mm pada 30m, dan keyboard alfanumerik. tahan air yang kasar memiliki rating IP66.



Total Station TOPCON GM-50 Series di rancang dengan desain canggih dan teknologi superior

  • Seri GM-50 dirancang dari nol untuk memberikan keunggulan teknologi terbaru, semuanya dalam desain yang kecil dan ramping – Anda akan menghargai keunggulan dari pengukuran pertama.
  • Menampilkan unit EDM terkemuka, GM-50 mampu mengukur hingga 4.000 m ke prisma standar, dan dapat mengukur dalam mode reflectorless hingga 500 m pada akurasi 2 mm + 2 ppm yang luar biasa.
  • Pengukuran ditangkap lebih cepat dari sebelumnya, dan dengan lebar balok 13 mm (pada 30 m), titik laser titik merah terang dengan mudah.

Total Station TOPCON GM-50 Series menjadi Solusi Ekonomis bagi Surveyor

Seri GM-50 lebih kecil, lebih ringan, dengan peningkatan kapasitas penyimpanan. Ditawarkan dengan opsi yang lebih hemat biaya daripada model sebelumnya, ini menyediakan alat sempurna bagi Anda untuk tata letak dan survei situs tingkat pemula.

Total Station TOPCON GM-50 Series Sudah Bluetooth®

Dengan Bluetooth terintegrasi ® kemampuan dan antena internal, desain ramping memungkinkan Anda untuk memberikan pengukuran kabel-bebas ke controller data Anda.

Total Station TOPCON GM-50 Series Sudah diuji untuk ketangguhan

Kami melakukan uji lingkungan yang sulit untuk memastikan operasi jangka panjang bahkan di bawah lingkungan situs yang kasar. Total stasiun GM Series diperiksa secara menyeluruh dengan ruang uji tahan debu dan tahan air. Selain itu, getaran, berbagai tes terhadap penurunan, suhu, dan kelembapan berhasil dilewati untuk mencapai spesifikasi lingkungan terbaik. Uji akurasi jarak pengukuran pada base line dan leveling instrumen serta uji akurasi sudut dan penyesuaian dengan sistem kolimator memastikan kepuasan Anda terhadap kualitas produk Seri GM.

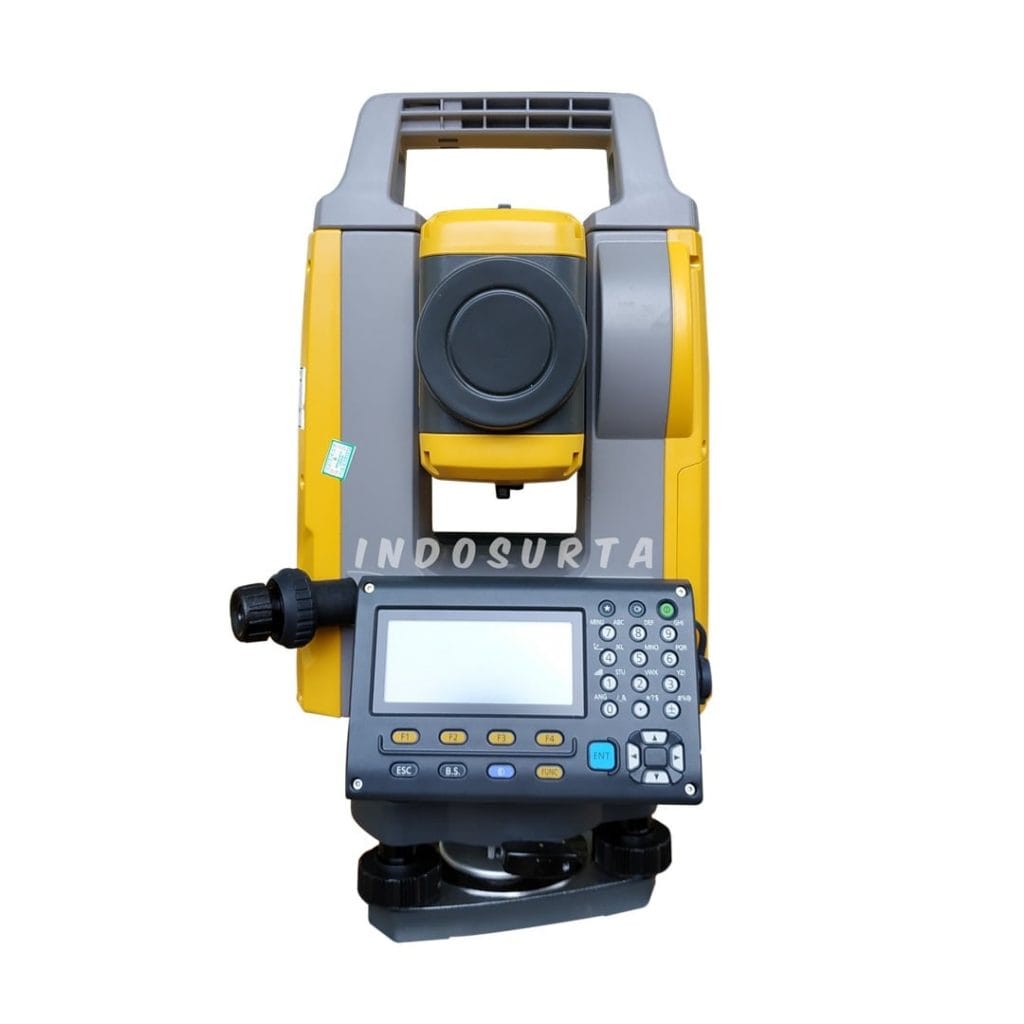

total station topcon gm 55

Spesifikasi Standar dari Total Station Topcon GM-50 Series

  • Akurasi 2 Detik (GM-52) dan 5 Detik (GM-55)
  • Laser
  • 2 Display (GM-52) dan 1 Display (GM-55)
  • Daya tahan baterai 14 jam
  • Bisa menggunakan flashdisk max 32 GB
  • USB 2.0
  • Bluetooth
  • Reflectorless 0,3 meter sampai 500 meter
  • Reflective sheet 1,3 meter sampai 500 meter
  • Mini prisma 1,3 meter sampai 500 meter
  • One Prisma 1,3 meter sampai 4000 meter

Model | GM-52 | GM-55

Telescope

  • Magnification / Resolving power | 30x / 2.5
  • Others | Length : 171mm (6.7in.)
  • Objective aperture : 45mm (1.8in.) (48mm (1.9in.) for EDM)
  • Image: Erect
  • Field of view: 1°30′ (26m/1,000m)
  • Minimum focus: 1.3m (4.3ft.)
  • Reticle illumination: 5 brightness levels

Angle Measurement

  • Minimum Display (selectable) | 1”/5” (0.0002 / 0.001gon, 0.005 / 0.02mil)
  • Accuracy (ISO 17123-3:2001) | 2 | 5
  • Dual-axis compensator | Dual-axis liquid tilt sensor
  • working range: ±6′
  • Collimation compensation | On/Off (selectable)

Distance Measurement

  • Laser output*1 |  Reflectorless mode : Class 3R / Prism/sheet mode : Class 1
  • Measuring range(under average conditions*2)
    • Reflectorless*3 | 0.3 to 500m (1,640ft.)
    • Reflective sheet*4*5 | RS90N-K: 1.3 to 500m (4.3 to 1,640ft.),RS50N-K: 1.3 to 300m (4.3 to 980ft.),RS10N-K: 1.3 to 100m (4.3 to 320ft.)
    • Mini prisms | 1.3 to 500m (4.3 to 1,640ft.)
    • One prism |  1.3 to 500m (4.3 to 1,640ft.)
  • Minimum Display |
    • Fine / Coarse : 0.0001m (0.001ft. / 1/8 in.) / 0.001m (0.005ft. / 1/8 in.) (selectable)
    • Coarse : 0.001m (0.005ft. / 1/8 in.) / 0.01m (0.02ft. / 1 in.) (selectable)
    • Tracking / Road : 0.01m (0.02ft. / 1 in.)
  • Accuracy*2(ISO 17123-4:2001)(D=measuring distance in mm)
    • Reflectorless*3 | (2 + 2ppm x D) mm*6
    • Reflective sheet*4*5 | (2 + 2ppm x D) mm
    • Prism*7 | (1.5 + 2ppm x D) mm
  • Measuring time*8
    • Fine | 0.9s (initial 1.5s)
    • Rapid | 0.6s (initial 1.3s)
    • Tracking | 0.4s (initial 1.3s)

OS, Interface and Data Management

  • Operating system | Linux
  • Display / Keyboard | Graphic LCD, 192 x 80 dots, backlight : on/off (Selectable) / Alphanumeric keyboard / 28 keys with backlight
  • Control panel location | On both faces |  On single face
  • Data storage
    • Internal memory | Approx. 50,000 points
    • Plug-in memory device | USB flash memory (max. 32GB)
  • Interface | Serial RS-232C, USB2.0 (Type A for USB flash memory)
    • Bluetooth modem (option) | Bluetooth Class 1.5, Operating range: up to 10m

General

  • Laser-pointer |  Coaxial red laser using EDM beam
  • Levels
    • Graphic | 6’ (Inner Circle)
    • Circular level (on tribrach) | 10′ / 2mm
  • Plummet
    • Optical | Magnification: 3x, Minimum focus: 0.5m (19.7in.) from tribrach bottom
    • Laser (option) |  Red laser diode (635nm±10nm), Beam accuracy: <=1.0mm@1.3m, Class 2 laser product
  • Dust and water protection / Operating temperature | IP66 (IEC 60529:2001) / -20 to +60ºC (-4 to +140ºF)
  • Size with handle | 183(W)x 181(D)x 348(H)mm (On both faces) | 183(W)x 174(D)x 348(H)mm (On single face)
  • Instrument height |  192.5mm from tribrach mounting surface
  • Weight with battery & tribrach | Approx. 5.1kg (11.3lb)

Power Supply

  • Battery |  Li-ion rechargeable battery BDC46C
  • Operating time (20ºC)*9 | Approx. 14hours

Application program

  • On board
    • REM Measurement
    • 3D Coordinate Measurement
    • Resection
    • Stake Out
    • Topography Observation
    • Offset Measurement
    • Missing Line Measurement
    • Surface Area Calculation
    • Route Surveying
    • Point to Line

Kelengkapan dengan Standar Aksesoris Total Station GM-50 Series

  • 2 Unit Alumunium Tripod
  • 1 Unit Prisma Polygon
  • 1 Unit Prisma Single
  • 1 Unit Pole/stick
  • 1 Unit Charger
  • 1 Unit Batery
  • 1 Unit Kabel Data
  • 1 CD Software
  • Sertifikat Kalibrasi
  • Kartu Garansi



Tindakan Pencegahan Pada Total Station Topcon GM-50 Series

Sebelum mulai bekerja atau beroperasi, pastikan untuk memeriksa bahwa instrument berfungsi dengan benar dengan kinerja normal.

Mengisi Baterai

  • Pastikan untuk mengisi daya baterai dalam kisaran suhu pengisiab daya  0 hingga 40 derajat celsius.
  • Gunakan hanya baterai yang ditentukan.

Teleskop

Mengarahkan teleskop ke matahari akan menyebabkan kerusakan internal pada instrument. Gunakan filter matahari saat mengamati instrument.

Baterai Lithium

Instrumen ini mengandung baterai lithium, ini berlangsung selama 5 tahun penggunaan dan penympanan normal (suhu = 20 derajat celsius, kelembaban = sekitar 50%) tetapi masa pakainya mungkin lebih pendek tergantung pada keadaan.

Klem Vertikal dan Horizontal

Selalu lepaskan klem vertikal atau horizontal sepenuhnya saat memutar instrument atau teleskop. rotasi dengan klem yang diterapkan sebagian dapat mempengaruhi akurasi.

Tribrach

Selalu gunakan tribrach yang disediakan selama pengamatan lintasan, direkomendasikan untuk menggunakan jenis tribrach yang sama untuk target juga untuk pengamatan yang akurat.

Mencadangkan Data

Data harus dicadangkan(di transfer ke perangkat eksternal) secara teratur untuk mencegah kehilangan data.



Tindakan pencegahan terkait resistensi air dan debu pada Total Station Topcon GM-50 Series

Penggunaan Total Station Topcon GM-50 Series yang harus di perhatikan

  • Pastikan untuk menutup penutup baterai dan lubang antarmuka eksternal, dan pasang dengan benar tutup konektor melindungi Total Station Topcon GM-50 Series dari partikel kelembaban dan debu. Tingkat spesifikasi untuk kedap air dan tahan debu tidak dijamin saat menggunakan konektor USB.
  • Pastikan partikel kelembaban atau debu tidak bersentuhan dengan bagian dalam penutup baterai, terminal atau konektor. Kontak dengan bagian-bagian ini dapat menyebabkan kerusakan pada instrumen.
  • Pastikan bagian dalam tas dan instrumen kering sebelum menutup kasing. Jika kelembaban terperangkap di dalam kasing dapat menyebabkan instrumen berkarat.
  • Jika ada celah atau deformasi pada kemasan karet untuk penutup baterai atau lubang antarmuka eksternal hentikan menggunakan dan mengganti kemasan.
  • Untuk mempertahankan properti tahan air Anda disarankan untuk mengganti kemasan karet setiap satu tahun tiga kali.

Tindakan pencegahan lainnya untuk Total Station Topcon GM-50 Series

  • Tutup penutup antarmuka eksternal dan penutup baterai sebelum memulai pengukuran. Kalau tidak, cahaya sekitar memasuki port USB dapat mempengaruhi hasil pengukuran.
  • Jika Total Station Topcon GM-50 Series dipindahkan dari tempat yang hangat ke tempat yang sangat dingin, bagian internal dapat berkontraksi dan membuatnya kunci sulit dioperasikan. Ini disebabkan oleh udara dingin yang terperangkap di dalam casing yang tertutup rapat. Jika kuncinya jangan tertekan, buka penutup baterai untuk melanjutkan fungsionalitas normal. Untuk mencegah agar kunci tidak menjadi kaku, lepaskan tutup konektor sebelum memindahkan Total Station Topcon GM-50 Series ke tempat yang dingin.
  • Jangan pernah menempatkan Total Station Topcon GM-50 Series langsung di tanah. Pasir atau debu dapat menyebabkan kerusakan pada lubang sekrup atau sekrup tengah pada pelat dasar.
  • Jangan mengarahkan teleskop langsung ke matahari. Selain itu, pasang tutup lensa ke teleskop saat tidak digunakan. Menggunakan filter surya untuk menghindari menyebabkan kerusakan internal pada instrumen saat mengamati matahari.
  • Jangan melakukan rotasi vertikal teleskop saat menggunakan tudung lensa, lensa mata diagonal, atau filter matahari. Aksesori semacam itu dapat merusak instrumen yang menyebabkan kerusakan.
  • Lindungi Total Station Topcon GM-50 Series dari guncangan atau getaran berat.
  • Matikan power sebelum melepas baterai.
  • Saat menempatkan Total Station Topcon GM-50 Series di kasingnya, pertama-tama keluarkan baterainya dan tempatkan di kasing sesuai dengan rencana tata letak.
  • Konsultasikan dengan kami sebelum menggunakan instrumen dalam kondisi khusus seperti jangka waktu yang lama penggunaan terus menerus atau tingkat kelembaban yang tinggi. Secara umum kondisi khusus diperlakukan sebagai berada di luar ruang lingkup garansi produk.



Cara Pemeliharaan Total Station Topcon GM-50 Series

  • Bersihkan kelembaban sepenuhnya jika instrumen menjadi basah selama pekerjaan survei.
  • Selalu bersihkan instrumen sebelum mengembalikannya ke box. Lensa memerlukan perawatan khusus. Pertama, bersihkan dengan kain lembut untuk menghilangkan partikel kecil. Kemudian, setelah memberikan sedikit kondensasi dengan menghirupnya lensa, bersihkan dengan kain silikon.
  • Jika unit display kotor, bersihkan dengan hati-hati dengan kain kering yang lembut. Untuk membersihkan bagian lain dari instrumen, basahi kain lembut dengan larutan deterjen ringan. Peras air yang berlebih sampai kain sedikit lembab, lalu usap permukaan unit dengan hati-hati. Jangan gunakan larutan pembersih alkali apa pun, alkohol, atau pelarut organik lainnya, pada instrumen atau unit tampilan.
  • Simpan Total Station Topcon GM-50 Series di ruang kering di mana suhunya tetap konstan.
  • Periksa tripod apakah sekrupnya
  • Jika ada masalah pada bagian yang dapat diputar, sekrup atau bagian optik (mis. Lensa), hubungi dealer setempat anda.
  • Bila instrumen tidak digunakan dalam waktu lama, periksa setidaknya 3 bulan sekali.
  • Saat mengeluarkan Total Station Topcon GM-50 Series dari box, jangan pernah menariknya dengan paksa. Box yang kosong seharusnya ditutup untuk melindunginya dari kelembaban.
  • Periksa Total Station Topcon GM-50 Series untuk penyesuaian yang tepat secara berkala untuk menjaga akurasi instrumen.



Pengaturan Total Station Topcon GM 50 Series Untuk Pengukuran

  • Pasang Total Station Topcon GM 50 Series ke tripod lalu pusatkan Total Station Topcon GM 50 Series dengan tepat untuk memastikan yang terbaik untuk kinerja.
  • Pasang baterai di Total Station Topcon GM 50 Series sebelum melakukan operasi ini karena Total Station Topcon GM 50 Series akan miring sedikit jika baterai dipasang setelah leveling.
  • Centering dengan optical plummet eyepiece.



Pengecekan Optical Plummet Pada Total Station Topcon GM-50 Series

Berhati – hatilah ketika akan menyeting Optical Plummet karena tensi pengecekan identik untuk semua sekrup penyetel. Selain itu jangan terlalu memperketat sekrup penyetel karena ini dapat merusak level lingkaran.

Checking

  • Tingkatkan pengecekan instrument dengan hati – hati dan pusatkan titik survey tepatnya di reticle optical plummet.
  • Putar bagian atas hingga 180 derajat dan periksa posisi titik survey di reticle. Jika titik survey masih terpusat maka tidak perlu untuk penyesuaian. Jika titik survey tidak lagi terpusat di optical plummet lakukan penyesuaian berikut.

Adjusting

  • Perbaiki setengah penyimpangan dengan sekrup kaki leveling.
  • Lepaskan penutup reticle optical plummet.
  • Putar 4 sekrup penyetel optical plummet untuk menyesuaikan separuh sisa deviasi menggunakan kunci heksagon (1,3mm). Ketika titik survey berada di bagian bawah atas longgarkan sekrup engatur atas bawah sedikit, dan kencangan sekrup pengatur atas bawah dengan jumlah yang sama untuk memindahkan titik survey ke titik langsung di bawah pusat sari optical plummet. Jika titik survey berada di garis padat (garis putus-putus). Longgarkan sekrup kanan kiri susuaikan sedikit dan kencangkan sekrup penyesuaian kiri kanan oleh jumlah yang sama untuk memindahkan titik survry ke titik di tengah optical plummet.
  •  Periksa untuk memastikan bahwa titik survey tetap terpusat pada reticle bahkan jika bagian atas instrument diputar, jika perlu lakukan penyesuaian lagi.
  • Pasang kembali penutup reticle optical plummet dengan mencocokan alur pada penutup dengan alur pada optical plummet.



Prosedur  Memusatkan Total Station Topcon GM-50 Series Dengan  Optical Plummet Eyepiece

  • Pastikan kaki tripod ditempatkan pada interval yang sama dan dudukan alat kira-kira sejajar. Atur tripod sehingga dudukan alat diposisikan di atas titik survei. Pastikan tripod terpasang dengan benar di tanah.
  • Tempatkan instrumen pada dudukan alat kencangkan sekrup tengah di bagian bawah unit untuk memastikan itu terpasang ke tripod.
  • Melihat melalui eyepiece plummet optik, putar eyepiece plummet optik untuk fokus pada reticle. Putar cincin fokus optik untuk fokus pada titik survei.
  • Sesuaikan sekrup kaki pengatur ketinggian untuk memusatkan titik survei di optical plummet reticle.



Prosedur Fokus dan Pencarian Target saat pengukuran dengan Total Station Topcon GM 50 Series

Note : Saat melihat target, cahaya kuat yang menyinari langsung ke lensa objektif dapat menyebabkan instrumen mengalami kerusakan. Cara mengatasinya dengan melindungi lensa objektif dari cahaya langsung dengan memasang tudung lensa.

  • Lihat melalui lensa mata teleskop dan latar belakang tanpa fitur. Putar sekrup eyepiece searah jarum jam, lalu berlawanan arah jarum jam sedikit demi sedikit sampai tepat sebelum gambar reticle terbentuk fokus. Menggunakan prosedur ini, refocussing reticle sering tidak diperlukan karena mata anda terfokus tak terbatas.
  • Longgarkan klem vertikal dan horizontal, lalu gunakan kolimator untuk membawa target ke bidang pandang dan kencangkan kedua klem.
  • Putar cincin fokus teleskop untuk fokus pada target. Putar sekrup gerak halus vertikal dan horizontal untuk menjajarkan target dengan reticle. Penyesuaian terakhir dari setiap sekrup gerakan halus harus di arah searah jarum jam.
  • Sesuaikan kembali fokus dengan cincin fokus hingga tidak ada paralaks antara gambar target dan reticle.



Pengukuran Jarak dengan Menggunakan Total Station Topcon GM 50 Series

Note : Saat menggunakan fungsi Laser-pointer, pastikan untuk mematikan laser output setelah jarak pengukuran selesai. Bahkan jika pengukuran jarak dibatalkan, fungsi Laser-pointer masih beroperasi dan sinar laser terus dipancarkan.

  • Pastikan bahwa pengaturan target pada instrumen cocok dengan jenis target yang digunakan. Total Station Topcon GM 50 Series secara otomatis menyesuaikan intensitas sinar laser dan mengganti pengukuran jarak rentang tampilan untuk mencocokkan jenis target yang digunakan. Jika target tidak sesuai dengan target pengaturan, hasil pengukuran yang akurat tidak dapat diperoleh.
  • Hasil pengukuran yang akurat tidak dapat diperoleh jika lensa objektif kotor. Bersihkan dengan sikat lensa terlebih dahulu, untuk menghilangkan partikel-partikel kecil. Kemudian, setelah memberikan sedikit kondensasi dengan bernafas pada lensa, bersihkan dengan kain silikon.
  • Selama pengukuran tanpa reflektor, jika suatu benda menghalangi sinar yang digunakan untuk pengukuran atau suatu objek diposisikan dengan faktor reflektif tinggi (logam atau permukaan putih) di belakang target, hasil pengukuran yang akurat mungkin tidak didapatkan .
  • Kilau dapat mempengaruhi keakuratan hasil pengukuran jarak. Jika ini terjadi, ulangi pengukuran beberapa kali dan gunakan nilai rata-rata yang diperoleh hasil.

Jenis Targer (Mode Prisma, Mode Non Prisma (Mode Tanpa Reflektor) dan Sheet Mode)

Mode pengukuran dapat dipilih tergantung pada objek yang akan diukur mode prisma, mode non prisma dan sheet mode.

  • Terlepas dari apakah penunjuk laser digunakan, pengukuran dimungkinkan dengan mode non prisma, sheet mode dan mode prisma. Yaitu ketika Total Station Topcon GM-50 Series digunakan di udara terbuka, di daerah perkotaan dan lain lain. Penunjuk laser dapat dihentikan dan pengukuran jarak kemudian dilakukan, sehingga memungkinkan untuk mencegah sinar laser mengenai pihak ketiga.
  • Untuk pengukuran dengan prisma pastikan untuk mengukur dengan mode prisma, Jika anda mengukur dengan mode non prisma dan akurasi sheet mode tidak dapat di jamin.
  • Mode non prisma memungkinkansemua pengukuran jarak seperti pengukuran jarak,pengukuran koordinat, pengukuran offset dan tata letak.
  • Untuk beralih dari mode prisma ke mode non prisma atau sheet mode tekan tobol lunak [NP / P] disetiap tampilan pengukuran.
  • Memungkinkan untuk mengatur mode non prisma untuk pengukuran jarak selama power on time.
  • Saat mengkolimasi prisma jarak dekat dalam mode non prisma untuk pengukuran mungkin tidak di lakukan karena terlalu banyak cahaya.



Pengumpulan Data Pada Total Station Topcon GM 50 Series

Total Station Topcon GM 50 Series mampu menyimpan data yang diukur ke dalam memori internal. Memori internal dibagi oleh file data yang diukur dan file data koordinat.

  • Data terukur adalah data yang dikumpulkan di memori internal menjadi file.
  • Jumlah titik pengukuran (Jika tidak menggunakan memori internal dalam mode tata letak) MAX 50.000 Points. Karena memori internal mencakup mode pengumpulan data dan mode tata letak, jumlah titik pengukuran akan berkurang saat mode tata letak digunakan.
  • Pengoperasian menu pengumpulan data dengan menekan tombol Menu pada Total Station Topcon GM 50 Series akan berada dalam mode Menu 1/3 Setelah itu Tekan tombol F2 (Data Collect) dan menu pengumpulan data 1/2 akan ditampilkan.

Saat mematikan daya Total Station Topcon GM 50 Series pastikan Anda berada di layar menu utama atau sudut utama mode pengukuran. ini memastikan penyelesaian proses akses memori dan menghindari kemungkinan kerusakan pada data yang disimpan. Disarankan untuk keamanan untuk mengisi daya baterai terlebih dahulu dan menyiapkan cadangan baterai yang terisi penuh.



Prosedur Pengisian Baterai Total Station Topcon GM-50 Series

Pastikan untuk mengisi penuh baterai sebelum menggunakannya untuk pertama kali atau setelah tidak menggunakannya dalam waktu lama.

  • Pengisi daya akan menjadi agak panas saat digunakan ini normal.
  • Jangan menggunakan baterai selain yang ditunjuk.
  • Pengisi daya hanya untuk penggunaan di dalam ruangan. Jangan gunakan di luar ruangan.
  • Baterai tidak dapat diisi, bahkan ketika lampu pengisian berkedip, saat suhunya di luar kisaran suhu pengisian.
  • Jangan mengisi baterai hanya setelah pengisian selesai. Performa baterai dapat menurun.
  • Keluarkan baterai dari pengisi daya sebelum disimpan.
  • Saat tidak digunakan, lepaskan steker kabel daya dari stopkontak.
  • Simpan baterai di ruang kering di mana suhunya berada dalam kisaran berikut. Untuk penyimpanan jangka panjang, baterai harus diisi setidaknya setiap enam bulan sekali.
  • Baterai menghasilkan daya menggunakan reaksi kimia dan sebagai hasilnya memiliki masa pakai yang terbatas. Bahkan ketika dalam penyimpanan dan tidak digunakan untuk waktu yang lama, kapasitas baterai memburuk dengan berlalunya waktu. Ini dapat mengakibatkan waktu pengoperasian pemendekan baterai meskipun telah diisi dengan benar. Dalam acara ini, baterai baru diperlukan.



Cara Pengisian Baterai Total Station Topcon GM-5o Series

  • Sambungkan kabel daya ke pengisi daya dan colokkan pengisi daya ke stopkontak.
  • Pasang baterai di pengisi daya dengan mencocokkan alur pada baterai dengan panduan pada pengisi daya.
  • Saat pengisian daya dimulai, lampu mulai berkedip.
  • Lampu menyala saat pengisian selesai.
  • Keluarkan baterai dan cabut pengisi daya.



Cara Memasang dan Melepas Baterai pada Total Station Topcon GM-50 Series

  • Gunakan baterai yang disediakan BDC46 atau BDC70 (aksesoris opsional) untuk instrument ini.
  • Sebelum melepas baterai, matikan daya ke instrument.
  • Jangan membuka penutup baterai saat daya hidup.
  • Saat memasang atau melepas baterai pastikan partikel kelembaban atau debu tidak bersentuhan dengan bagian dalam instrument.
  • Properti kedap air untuk instrumen ini tidak diamankan kecuali tutup baterai dan lubang antarmuka eksternal ditutup, dan tutup konektor terpasang dengan benar. Jangan menggunakannya dengan terbuka atau longgar, di bawah kondisi di mana air atau cairan lainnya tumpah ke instrumen. Tingkat spesifikasi untuk pemeriksaan air dan tahan debu tidak dijamin saat menggunakan konektor USB.
  • Keluarkan baterai dari instrument survey atau pengisi daya sebelum disimpan.



Prosedur Memasang baterai Total Station Topcon GM-50 Series

  • Geser kait pada penutup baterai untuk membuka.
  • Memeriksa sisi terminal pada baterai dan masukkan baterai.
  • Tutup penutup Baterai, suara klik akan terdengar ketika menutupnya dengan benar.



Cara Menggunakan USB Flash Drive Pada Total Station Topcon GM 50 Series

  • Saat menggunakan flash drive USB, data disimpan di folder root. Anda tidak dapat membaca / menulis data dari / ke subfolder.
  • Saat menggunakan Total Station Topcon GM 50 Series, file teks yang kompatibel dengan MS-DOS dapat menjadi input / output.
  • Anda tidak dapat menyimpan file dengan nama yang sama dengan file hanya baca, atau mengubah / menghapus nama file hanya baca. (Namun, ini bervariasi tergantung pada model atau perangkat lunak yang Anda gunakan).
  • Untuk “Manual Komunikasi” yang menjelaskan perincian tentang format komunikasi yang digunakan untuk memasukkan / mengeluarkan data ke / dari USB flash drive, silakan berkonsultasi dengan dealer setempat Anda.
  • Saat menggunakan Total Station Topcon GM 50 Series, Anda dapat menggunakan flash drive USB dengan kapasitas hingga 32GB.



Cara Memasukkan USB flash drive Pada Total Station Topcon GM 50 Series

  • Jangan lepaskan USB flash drive selama membaca / menulis data. Melakukan hal itu akan menyebabkan data yang disimpan dalam flash drive USB atau Total Station Topcon GM 50 Series menjadi hilang.
  • Jangan melepas baterai atau mematikan daya selama data baca / tulis. Melakukan hal itu akan menyebabkan data yang disimpan dalam flash drive USB atau Total Station Topcon GM 50 Series menjadi hilang.
  • Properti anti air untuk instrumen ini tidak diamankan kecuali tutup baterai dan lubang antarmuka eksternal ditutup, dan tutup konektor terpasang dengan benar. Jangan menggunakannya dengan ini terbuka atau longgar, di bawah kondisi di mana air atau cairan lainnya tumpah ke instrumen. Tingkat spesifikasi untuk kedap air dan tahan debu tidak dijamin saat menggunakan konektor USB.



Cara Pengecekan dan Penyesuaian pada Total Station Topcon GM-50 Series

Total Station Topcon GM-50 Series adalah instrumen presisi yang membutuhkan penyesuaian halus. Oleh karena itu harus diperiksa dan disesuaikan sebelum digunakan sehingga mendapatkan hasil pengukuran yang akurat ketiga digunakan.

  • Selalu lakukan pengecekan dan penyesuaian dalam urutan yang tepat mulai dari Circular Level hingga Memeriksa dan Menyesuaikan Laser Plummet.
  • Selain itu, instrumen harus diperiksa dengan hati-hati setelah disimpan dalam waktu yang lama, atau ketika mendapat goncangan yang kuat pada instrument.
  • Pastikan instrumen diatur dengan aman dan stabil sebelum melakukan pemeriksaan dan penyesuaian.



Tindakan Pencegahan dan Pengoperasian yang aman pada Total Station Topcon GM-50 Series

Untuk penggunaan yang aman pada Total Station Topcon GM-50 Series dan pencegahan cedera pada operator dan orang lain serta pencegahan kerusakan property dan item yang harus diperhatikan secara umum:

Peringatan

  • Jangan menggunakan unit ini di area yang terkena debu atau abu dalam jumlah besar, di area dengan ventilasi yang tidak memadai, atau di dekat bahan yang mudah terbakar. Sebuah ledakan bisa terjadi.
  • Jangan melakukan pembongkaran atau pembangunan kembali. Kebakaran, sengatan listrik, terbakar, atau paparan radiasi berbahaya dapat terjadi.
  • Jangan pernah melihat matahari melalui teleskop. Kehilangan penglihatan bisa terjadi.
  • Jangan melihat sinar matahari yang dipantulkan dari prisma atau objek pemantulan lain melalui teleskop. Kehilangan penglihatan bisa terjadi.
  • Melihat langsung matahari selama pengamatan matahari akan menyebabkan hilangnya penglihatan. Gunakan filter matahari (opsi) untuk pengamatan matahari.
  • Saat mengamankan instrumen dalam tas jinjing pastikan untuk mengatur semua kunci. Kegagalan untuk melakukannya dapat menyebabkan instrumen terjatuh saat dibawa, menyebabkan cedera.

Perhatian

  • Jangan gunakan tas jinjing sebagai tumpuan kaki. Kasingnya licin dan tidak stabil sehingga seseorang bisa terpeleset dan jatuh.
  • Jangan letakkan instrumen di kasing yang rusak atau di kasing yang rusak. Kasing atau instrumen dapat jatuh dan menyebabkan cedera.
  • Jangan memegang atau melempar bob yang lurus. Seseorang bisa terluka jika dipukul.
  • Pegangan aman ke unit utama. Kegagalan untuk mengamankan pegangan dapat menyebabkan unit terjatuh saat dibawa, menyebabkan cedera.
  • Kencangkan penjepit tribrach penyesuaian dengan aman. Kegagalan untuk mengamankan penjepit dengan benar dapat menyebabkan remah jatuh saat dibawa, menyebabkan cedera.



Accessories Khusus Pada Total Station Topcon GM-50 Series

Total Station Topcon GM-50 Series mempunyai accessories khusus yang optional bisa di gunakan atau tidak tergantung penggunanya dan di jual secara terpisah, diantaranya:

Diagonal eyepiece
Diagonal eyepiece sangan nyaman untuk penggunaan dekat dan berada di ruangan sempit. Magnification: 30X
Untuk pemasangannya longgarkan skrup pada bagian teleskop eyepiece untuk di lepas kemudian pasang diagonal eyepiece ke tempat yang di gunakan teleskop eyepiece sebelumnya.

Sistem Baterai
Sistem Baterai pada Total Station Topcon GM-50 Series bisa di kombinasikan dengan daya baterai yang lebih besar. Kelengkapan baterai dari Total Station Topcon GM-50 Series menggunakan Baterai BDC46 apabila daya baterai ingin di kombinasi dengan daya yang lebih besar bisa menggunkan baterai BDC70. Selain itu tidak di rekomendasikan.

Sistem Prisma
Pilihan prisma atau target tergantung pada kebutuhan anda. Untuk kelengkapan pembelia Total Station Topcon GM-50 Series sendiri sudah di berikan 2 prisma diantaranya prisma polygon dan prisma single. Jika masih ingin menggunakan prisma selain dua prisma diatas bisa menggunakan Reflective Sheet Target dan Mini Prisma. Jika ingin mencari untuk membelinya jangan khawatir karena semuanya tersedia di Indosurta Group.

Pembelian Total Station Topcon GM-50 Series

Indosurta Group adalah perusahaan alat survey dan pemetaan terkemuka di Indonesia. Di Indosurta Group melayani jual, sewa, servis dan kalibrasi. Indosurta Group memiliki cabang di Indonesia diantaranya Indosurta Tangerang, Indosurta Jakarta, Indosurta Balikpapan, Indosurta Makassar, Indosurta Batam, Indosurta Surabaya, Indosurta Palembang, Indosurta Medan, Indosurta Manado, Indosurta Cikarang, Indosurta Semarang, Indosurta Lampung, Indosurta Aceh dan Indosurta Banjarmasin. Untuk kantor pusat Indosurta Group berada di Tangerang Selatan. Indosurta Group menjual berbagai macam alat survey dan pemetaan seperti Total Station, Theodolite Digital, Automatic Level Waterpass, GPS Geodetic, GPS Handheld, Kompas dan Peralatan Survey lainnya serta Aksesoris Survey. Jadi untuk pembelian produk ini bisa dilakukan di cabang Indosurta Group yang telah disebutkan.

Pemesanan dan mengetahui harga anda bisa menghubungi kontak dibawah ini

  • Indosurta Tangerang/Jakarta 0853-1204-2324  atau 021-5315-8019 (Kantor Pusat)
  • Indosurta Balikpapan 0853-4826-9595 (Ripan)
  • Indosurta Makassar 0821-5535-5433 (Aan)
  • Indosurta Batam 0853-7418-2645 (Irfan)
  • Indosurta Surabaya 0812-2652-2324 (Ropi)
  • Indosurta Palembang 0823-7508-9398 (Alan)
  • Indosurta Medan/Aceh 0813-9692-2569 (Rizky)
  • Indosurta Manado 0852-4293-3336 (Shandy)
  • Indosurta Cikarang 0852-1351-0546 (Ramdhan)
  • Indosurta Semarang 0813-1835-2259 (Iyus)
  • Indosurta Banjarmasin 0852-1036-8569 (Iwa)
  • Indosurta Kendari 0822-1139-1041 (Ulum)
  • Indosurta Samarinda 0813-4577-2736 (Syeikh)

Untuk minta di buatkan penawaran harga bisa lewat Email di bawah ini

  • Indosurta Tangerang/Jakarta (info@indosurta.co.id) Kantor Pusat
  • Indosurta Balikpapan  (indosurtabppn@gmail.com)
  • Indosurta Makassar (indosurtamakasar@gmail.com)
  • Indosurta Batam (indosurtabatam@gmail.com)
  • Indosurta Surabaya (indosurta1.surabaya@gmail.com)
  • Indosurta Palembang (indosurtaplm@gmail.com)
  • Indosurta Medan/Aceh (indosurtamedan@gmail.com)
  • Indosurta Manado (indosurtamanado@gmail.com)
  • Indosurta Cikarang (indosurtacikarang@gmail.com)
  • Indosurta Semarang (indosurtasemarang@gmail.com)
  • Indosurta Banjarmasin (indosurtabanjarmasin@gmail.com)
  • Indosurta Kendari (indosurtakendari@gmail.com)
  • Indosurta Samarinda (indosurtasamarinda@gmail.com)



Kelebihan bertransaksi alat survey Total Station Topcon GM 50 Series di Indosurta Group

selain harga yang terjangkau dan dapat di negokan kembali juga mendapakan satu kali Free Training untuk setaip pembelian Total Station Topcon GM 50 Series di Indosurta Group. Free Training ini berlaku setiap pembelian Total Station Topcon GM 50 Series di Kantor Pusat Kami atau di Kantor Cabang Kami di Indonesia.

Dalam melayani pelanggan setia Indosurta Group untuk satu kali Free Training ini berlaku untuk setiap Pembelian Total Station, Theodolite Digital, Automatic Level Waterpass, GPS Geodetic dan GPS Garmin atau Handheld. Free Training ini sebagai pelayanan kami kepada pelanggan Indosurta Group.

Definisi Pengertian Total Station Secara Umum

Total Station adalah merupakan teknologi alat yang menggabungkan secara elektornik antara teknologi Theodolite dengan teknologi EDM. Total station adalah alat ukur jarak elektronik yang menggunakan gelombang elektromagnetik sinar infra merah sebagai gelombang pembawa sinyal pengukuran dan dibantu dengan sebuah reflektor berupa prisma sebagai target (alat pemantul sinar infra merah agar kembali ke EDM).

Total station banyak digunakan dalam pemetaan lahan, seperti pemetaan topografi untuk konstruksi jalan dan bangunan. Total Station juga digunakan di situs arkeologi untuk mengukur kedalaman penggalian, dan oleh kepolisian untuk melakukan investigasi tempat kejadian perkara, dan Total Station juga banyak di aplikasikan pada pekerjaan di bidang Pertambangan dan Konstruksi.

Total station yang digunakan dalam bidang konstruksi umumnya untuk melakukan pengukuran lokasi pembangunan sebelum dilakukan perataan tanah dan peletakan pondasi juga mengukur tingkat kemiringan dan kerataan lantai yang dikehendaki serta posisi bangunan tertentu terhadap bangunan lainnya. Selain itu, pemasangan perpipaan dan kabel juga membutuhkan teknologi ini; terutama perpipaan untuk meningkatkan efisiensi pemompaan fluida.

Total station yang digunakan dalam bidang konstruksi umumnya untuk melakukan pengukuran lokasi pembangunan sebelum dilakukan perataan tanah dan peletakan pondasi juga mengukur tingkat kemiringan dan kerataan lantai yang dikehendaki serta posisi bangunan tertentu terhadap bangunan lainnya. Selain itu, pemasangan perpipaan dan kabel juga membutuhkan teknologi ini; terutama perpipaan untuk meningkatkan efisiensi pemompaan fluida.

Beli Juga Produk ini:   TOTAL STATION TOPCON GM-52

Tag: Harga Total Station Topcon GM-50 Series, Jual Topcon GM, Jual Total Station, Jual total station topcon, Tempat Jual Total Station Topcon GM-50 Series, topcon, total station, total station topcon

HUBUNGI KAMI DI WHATSAPP
error: Maaf ga bisa di klik kanan!!!
